Ответвительная коробка для кабеля высокого напряжения (наружная распределительная станция)

Deyan Electric — профессиональный поставщик промышленного электрооборудования с интегрированными исследованиями и разработками, производством и обслуживанием. Ответвительная коробка для кабеля высокого напряжения (наружная распределительная станция) представляет собой компактную, защищенную от атмосферных воздействий наружную распределительную станцию для распределительных сетей 6–35 кВ. Он обеспечивает безопасное разветвление, подключение и изоляцию кабеля с помощью полностью изолированных штекерных разъемов с видимыми точками отключения и надежным заземлением. Это компактное решение упрощает расширение и обслуживание сети.

Отправить запрос

Описание продукта

Ответвительная коробка для кабеля высокого напряжения (наружная коммутационная станция) представляет собой компактную, защищенную от атмосферных воздействий наружную коммутационную станцию для распределительных сетей напряжением 6–35 кВ, представляющую собой усовершенствованный главный блок наружного кольца с газовой изоляцией, включающий технологии международных стандартов. Ответвительные коробки для высоковольтных кабелей предназначены для распределительных сетей 12/24 кВ, имеют полностью герметичную элегазовую изоляцию, модульную конструкцию и не требуют технического обслуживания, подходят для суровых условий эксплуатации. Поддерживая расширяемые функции автоматизации, он обеспечивает надежное распределение электроэнергии в промышленных парках, городских районах и коммерческих центрах, одновременно облегчая анализ сети.

Параметр продукта (спецификация)

Название проекта			Единица	Переключатель нагрузки
Название проекта			Единица	Блок переключения нагрузки C	F-комбинированный электрический блок	V- Блок автоматического выключателя
Номинальное напряжение			кв	24 декабря	24 декабря	24 декабря
Номинальная частота			Гц	50	50	50
Номинальный ток			A	630	125	630
Номинальный ток переключения			A		1750
Номинальный уровень изоляции	Выдерживаемое напряжение промышленной частоты в течение 1 мин (фаза-земля)	попеременно, в оппозиции	КВ		42/65
		Между перерывами	КВ		48/79
	Импульсное напряжение молнии	попеременно, в оппозиции	КВ		75/125
	Импульсное напряжение молнии		КВ		85/145
Номинальный ток отключения короткого замыкания			кВ	20	315	20
Номинальный ток замыкания короткого замыкания			КА	50	80	50
Номинальный ток замыкания короткого замыкания (заземлитель)			КА	50		50
Номинальный кратковременный выдерживаемый ток		Главная цепь	кА	20	20	20
Номинальный кратковременный выдерживаемый ток		Заземляющий выключатель	КА	20	20	20
Номинальная кратковременная продолжительность		Главная цепь	S	4		4
Номинальная кратковременная продолжительность		Заземляющий выключатель	S	4	4	4
Номинальный пиковый выдерживаемый ток		Главная цепь	КА	50		50
Номинальный пиковый выдерживаемый ток		Заземляющий выключатель	КА	50	50	50
Испытание внутренней дуги (испытание дугой внутреннего сгорания)			A	630	20 кА/0,5 с	630
Номинальный ток отключения в замкнутом контуре			A	630	Ограничено предохранителем	630
Номинальный ток отключения активной нагрузки			A	10	Ограничено предохранителем	25
Номинальный зарядный ток кабеля и ток отключения			Второй	5000	17.4	3000
Механическая жизнь		Переключатель нагрузки/разъединения	Второй	3000	5000	3000
		Заземляющий выключатель	Второй		3000	10000
		Вакуумный выключатель	МПа
Давление газа SF6 (абсолютное давление при 20°C)					0.035
Ежегодная частота ударов молний					≤0,025% годовых
Степень защиты воздушной камеры и трубки предохранителя					IP67
Класс защиты корпуса и корпуса					IP4X

Особенности продукта и применение

Компактный внешний дизайн

Полная защита окружающей среды

Передовая технология газовой изоляции

Гибкая модульная конфигурация

Работа без обслуживания

Сайты приложений

◇ Компактные вторичные подстанции

◇ Малые промышленные и горнодобывающие предприятия

◇ Ветроэлектростанции

◇ Гостиницы, торговые центры, офисные здания, коммерческие центры и т. д.

◇ C- Блок выключателя нагрузки

◇ Блок подключения кабеля D-Direct

◇ Блок подключения кабеля De-Direct с заземлителем

◇ F- Комбинированный выключатель нагрузки-предохранитель

◇ V- Вакуумный выключатель

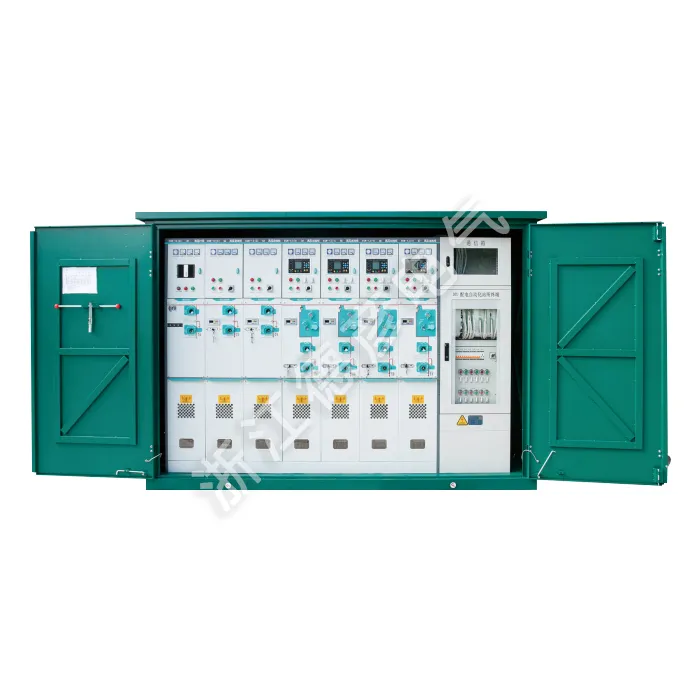

High Voltage Cable Branch Box (Outdoor Switching Station)
