Компактное распределительное устройство с воздушной изоляцией

Deyan Electric — профессиональный поставщик промышленного электрооборудования с интегрированными исследованиями и разработками, производством и обслуживанием. В основном коммутационном компоненте компактного распределительного устройства с воздушной изоляцией обычно используется высоконадежный элегазовый или вакуумный выключатель нагрузки, который обеспечивает высокую эффективность переключения тока нагрузки и надежную включающую способность при коротком замыкании. Корпус компактного распределительного устройства с воздушной изоляцией изготовлен из высококачественных стальных пластин, изготовленных с использованием процессов с компьютерным управлением (ЧПУ), что обеспечивает надежную механическую прочность и устойчивость к коррозии. Ключевой особенностью конструкции является исключительная компактность. Благодаря оптимизированной трехмерной компоновке он объединяет несколько функциональных отсеков, включая отсеки для шин, переключателей, кабелей и приборов/механизмов управления, занимая при этом минимальную пространственную площадь. Эти отсеки разделены прочными заземленными металлическими перегородками, что является критически важным элементом безопасности, обеспечивающим эксплуатационную целостность и предотвращающим распространение внутренних неисправностей.

Отправить запрос

Описание продукта

Компактное распределительное устройство с воздушной изоляцией Компактное распределительное устройство, разработанное нашей компанией в ответ на требования энергетических пользователей к надежности, безопасности и компактности электрооборудования, отличается воздушной изоляцией, компактной конструкцией, полными правами интеллектуальной собственности и всесторонними типовыми испытаниями. Подходит для электрических систем 10 кВ/7,2 кВ в общественных зданиях, коммерческих жилых зданиях, промышленном и горнодобывающем секторах. Компактное распределительное устройство с воздушной изоляцией также идеально подходит для высоковольтного комплектного механического оборудования с приводом от двигателя, требующего компактных решений.

Параметр продукта (спецификация)

Серийный номер	Проект	Единица	Шкаф переключения нагрузки	Комбинированный электрический шкаф	Шкаф автоматического выключателя
01	Номинальное напряжение	кв	12	12	12
02	Номинальная частота	ХЗ	50/60	50/60	50/60
03	Номинальный ток	A
04	Главный автобус	A	630	630	630
05	Главный автобус филиала	A	630	125 (в зависимости от номинального тока предохранителя)	630
06	Номинальный уровень изоляции	кВ
07	Выдерживаемое напряжение промышленной частоты (фаза-фаза и фаза-земля)	КВ	42	42	42
08	Выдерживаемое напряжение промышленной частоты (между перерывами)	КВ	48	48	48
09	Выдерживаемое напряжение промышленной частоты (цепи управления и вспомогательные цепи)	КВ	2	2	2
10	Выдерживаемое напряжение грозового импульса (фаза-фаза и фаза-земля)	КВ	75	75	75
11	Выдерживаемое напряжение грозового импульса (между портами)	КВ	85	85	85
12	Номинальный кратковременный выдерживаемый ток (действующее значение)	кА
13	Главная цепь	кА	20/3С	-	25/2С
14	Цепь заземления	кА	20/2С	-	25/2С
15	Номинальный пиковый выдерживаемый ток (пик)	кА	50	80	63
16	Номинальный ток замыкания короткого замыкания (пиковый)	кА	50
17	Номинальный ток отключения короткого замыкания	кА	-	31.5	25
18	Номинальный ток переключения	кА	-	1700	-
19	Номинальный ток отключения активной нагрузки	A	630	-	-
20	Номинальный ток отключения в замкнутом контуре	A	630	-	630
21	Номинальный зарядный ток кабеля и ток отключения	A	10	-	15
22	Рейтинг защиты	Второй	IP3X	IP3X	IP3X
23	Механическая жизнь
24	Переключатель нагрузки		5000	5000	10000
25	Заземляющий выключатель		2000	2000	2000

Особенности продукта и применение

1. Компактный и компактный дизайн.

2. Использование воздуха в качестве основной изоляционной среды.

3. Экономическая эффективность и экономическая выгода.

4. Повышенная безопасность благодаря надежным системам блокировки.

5. Высокая надежность и простота обслуживания.

Сайты приложений

◇ Компактные вторичные подстанции

◇ Малые промышленные и горнодобывающие предприятия

◇ Ветроэлектростанции

◇ Гостиницы, торговые центры, офисные здания, коммерческие центры и т. д.

◇ C- Блок выключателя нагрузки

◇ Блок подключения кабеля D-Direct

◇ Блок подключения кабеля De-Direct с заземлителем

◇ F- Комбинированный выключатель нагрузки-предохранитель

◇ V- Вакуумный выключатель

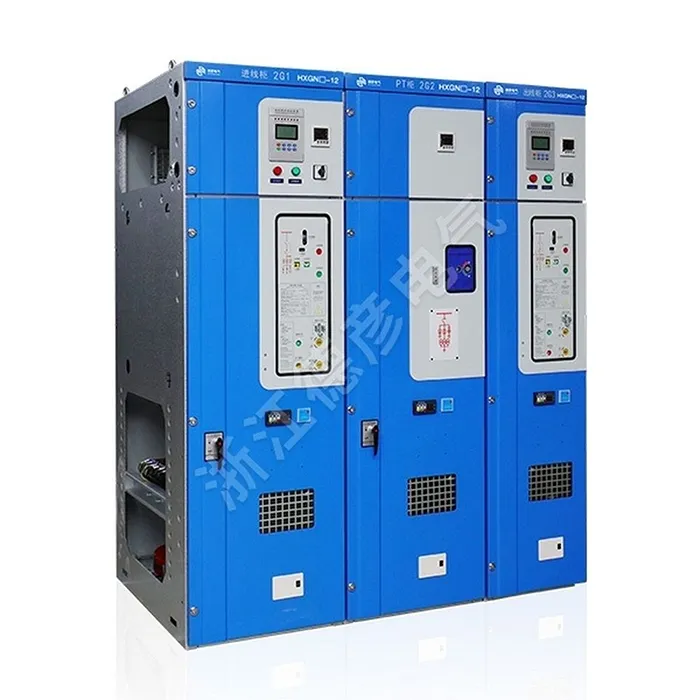

Air-Insulated Compact Switchgear
