Руководство по выбору распределительного устройства

По сути, выбор типараспределительное устройство— это процесс принятия решений, который начинается с «определения требований» и заканчивается «сопоставлением параметров». Чтобы сделать процесс выбора более понятным, я разбил его на восемь ключевых аспектов. Вы можете использовать его как контрольный список, сопоставляя каждый пункт с реальной ситуацией.

Три основных параметра для выбора распределительного устройства

Размер выбора

Ключевые соображения

Руководство по выбору

1. Уровень напряжения

Определите, предназначена ли это система высокого напряжения (например, 10 кВ в качестве входной линии/первичной стороны трансформатора) или система низкого напряжения (например, 380 В/220 В в качестве исходящей линии/распределения клемм).

Это самое фундаментальное деление, непосредственно определяющее уровень изоляции оборудования и его внутренних компонентов.

2. Среда установки

Оцените, предназначен ли он для установки в помещении или на открытом воздухе, а также есть ли особые требования, такие как гидроизоляция (класс IP), влагостойкость, коррозионная стойкость или взрывозащита.  Использование вне помещений требует высокой степени защиты (например, IP54 или выше) и корпусов из нержавеющей стали; Влажная/агрессивная среда требует полностью закрытого оборудования или специальной обработки покрытия.

3. Функциональное назначение

Четко определите основную цель: освещение, питание (например, управление двигателем), распределение мощности, коррекция коэффициента мощности (батарея конденсаторов) или измерение. Распределительные коробки освещения имеют небольшие нагрузки и могут монтироваться на стену; Коробки распределения электроэнергии имеют большие нагрузки, часто являются напольными и часто требуют блоков управления двигателем.

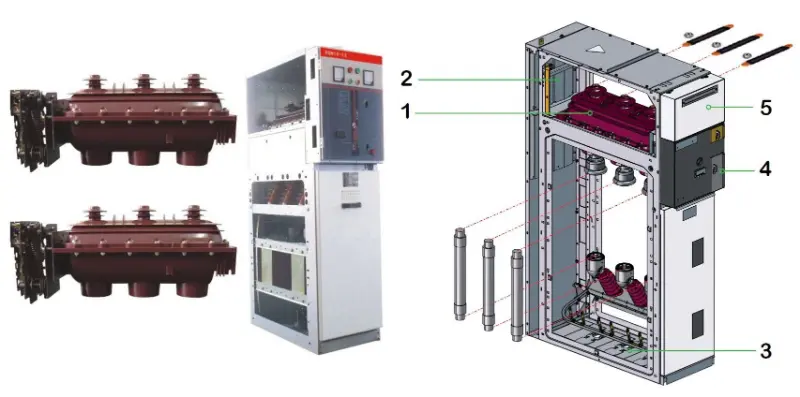

4. Структурная форма

Выбирайте между фиксированным типом (например, GGD, экономичный) или выдвижным типом (например, GCK/GCS/MNS, простым обслуживанием, высокой надежностью). Фиксированный тип подходит для ситуаций с рассредоточенной нагрузкой, небольшим количеством цепей и ограниченным бюджетом.

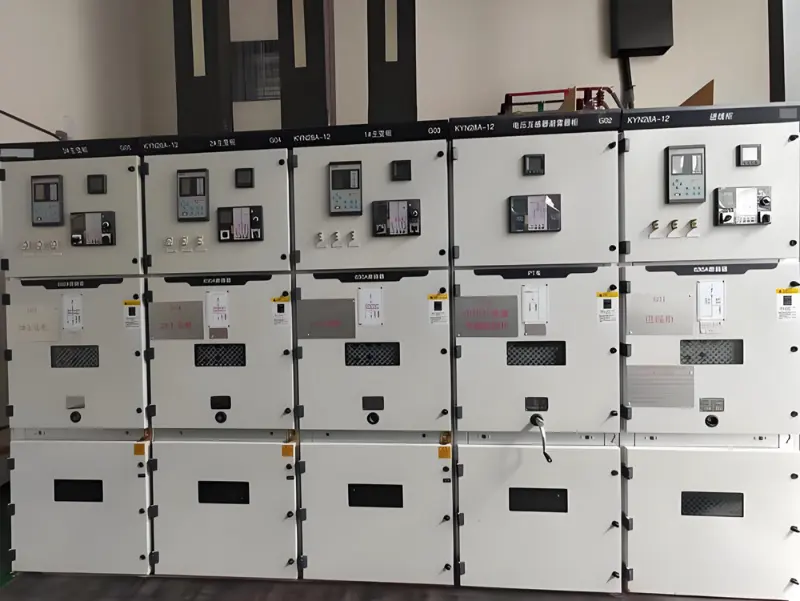

Выкатной тип подходит для ситуаций с сосредоточенными нагрузками, множеством цепей и высокими требованиями к надежности электроснабжения (например, центры обработки данных, нефтехимическая промышленность).

5. Электрические параметры

Проверьте номинальное напряжение, частоту и расчетный ток системы. Что еще более важно, обеспечить соответствие требованиям динамической и термической стабильности в условиях короткого замыкания. Отключающая способность автоматического выключателя должна быть больше максимального тока короткого замыкания в точке установки.  Согласование параметров имеет основополагающее значение для безопасной эксплуатации. Оно должно быть основано на строгих расчетах, а не только на опыте или оценках.                6. Природа проекта

Это проект нового строительства, проект реконструкции или проект расширения мощностей?

При новом строительстве отдавайте предпочтение высококачественной и высоконадежной новой продукции. При обновлении/расширении используйте существующий тип шкафа для облегчения интеграции системы.

7. Место для установки

Измерьте длину, ширину и высоту электрощитовой, особенно ширину рабочих проходов перед и за шкафами.

Наличие свободного места напрямую ограничивает размеры и планировку шкафа. Например, ширина заднего прохода должна соответствовать требованиям по техническому обслуживанию, а для рядов шкафов длиной более 6 м требуются две точки выхода.

8. Техническое обслуживание и управление. Учитывайте уровень технических навыков обслуживающего персонала и требования к удобству обслуживания.

Выдвижные шкафы обеспечивают хорошую взаимозаменяемость устройств; при обслуживании неисправный блок можно вытащить для быстрого восстановления электропитания, но стоимость будет выше.

Распространенные модели распределительных устройств и применимые сценарии

После понимания основных размеров давайте рассмотрим несколько распространенных типов.низковольтное распределительное устройствона рынке. Это поможет вам сопоставить абстрактные требования с конкретными продуктами.

Серия модели. Тип конструкции. Основные характеристики.

Типичные применимые сценарии

:-----------   :-------------   :--------------------------------------------------------

GGD  Фиксированный Экономичный и практичный, простая схема, но требует отключения электроэнергии для обслуживания.

Промышленные и горнодобывающие предприятия, строительные площадки с чувствительностью к затратам, меньшим количеством цепей и низкими требованиями к бесперебойности электроснабжения.

GCK       Выкатной

Composed of Motor Control Center (MCC) units. Изолированные цепи обеспечивают хорошую безопасность и надежность. Предлагает хорошее соотношение цены и качества.

Энергосистемы, промышленные и горнодобывающие предприятия, высотные здания, требующие преобразования, распределения и управления двигателями электроэнергии. В настоящее время широко используемый тип.

GCS       Выкатной

Улучшенная конструкция на базе GCK, гибкая конструкция, хорошая взаимозаменяемость выдвижных блоков. Ранние версии имели относительно более низкие уровни защиты.  Системы распределения на крупных электростанциях, нефтехимических предприятиях и т. д., требующие высокого уровня автоматизации и возможности взаимодействия с компьютерами.

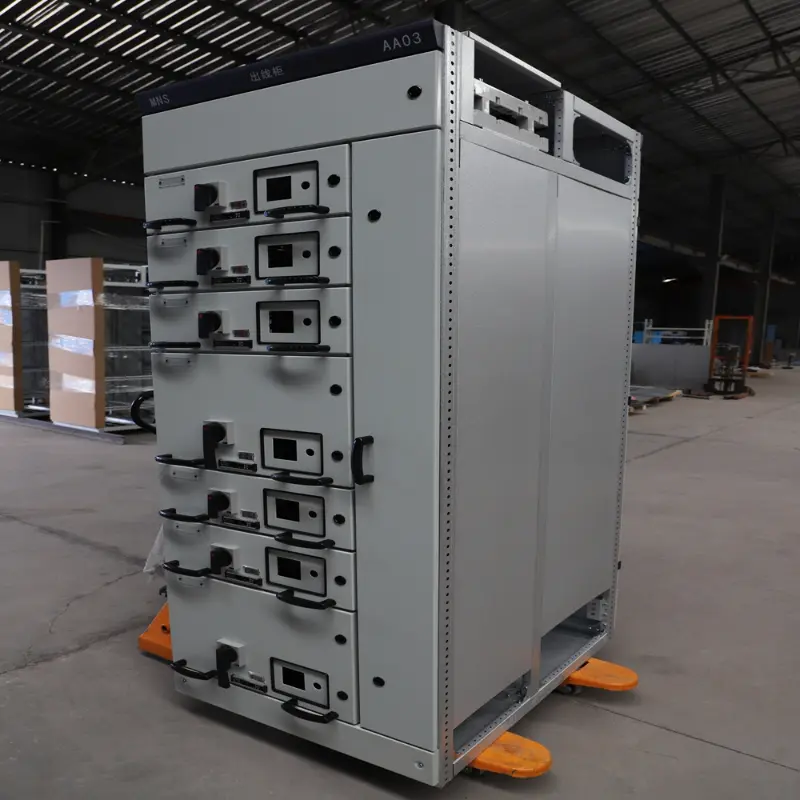

MNS       Выдвижной

Компактный дизайн, модульная структура, отличное качество изготовления, высокий уровень защиты, превосходные характеристики, но относительно более высокая стоимость (примерно вдвое выше, чем у GCS).  Ситуации с чрезвычайно высокими требованиями к надежности электропитания, безопасности и использованию пространства, например, крупные центры обработки данных, высококлассные отели и мастерские точного производства.

> Короче говоря, переход от GGD к MNS можно рассматривать как прогресс как в производительности, так и в стоимости. Для большинства традиционных проектов GCK часто является разумным выбором, сочетающим в себе экономичность и надежность.
