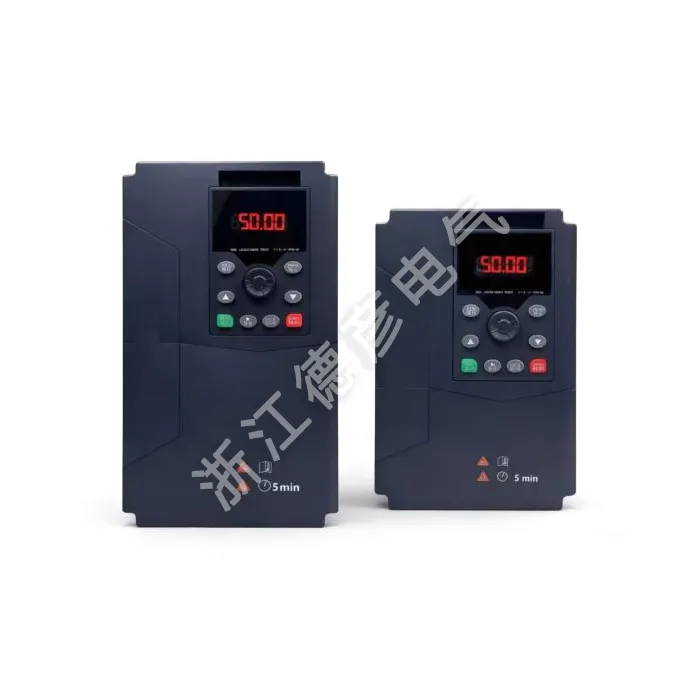

Инвертор для волочильной машины

Deyan Electric — профессиональный поставщик промышленного электрооборудования, предлагающий надежные решения и хорошие ценовые преимущества, работающий на рынках Европы и Америки. Инвертор LNC860L для волочильной машины имеет улучшенный контроль натяжения и стабильное качество. Подходит для оптовых закупок, подходит для проводной и кабельной промышленности, обеспечивая стабильную работу.

Отправить запрос

Описание продукта

Преобразователи частоты серии LNC860L, предназначенные для машин волочения проволоки, не только обладают всеми высокопроизводительными характеристиками векторных преобразователей частоты 8605, но также могут обеспечивать управление натяжением в замкнутом и разомкнутом контуре, отвечая различным требованиям намотки и размотки. Имеет встроенную математическую модель управления натяжением обмоток и опор. автоматический расчет диаметра рулона. Его можно широко использовать в таких отраслях, как производство проволоки и кабеля, обработка металлической фольги, намотка, волочение металлической проволоки и волочение пластиковой проволоки. Этот инвертор для машины волочения проволоки входит в стандартную комплектацию — оснащен функцией связи 485, а тормозной блок входит в стандартную комплектацию — рассчитан на мощность 22 кВт и ниже. Диапазон мощности: 0,75–400 кВт–380 В.

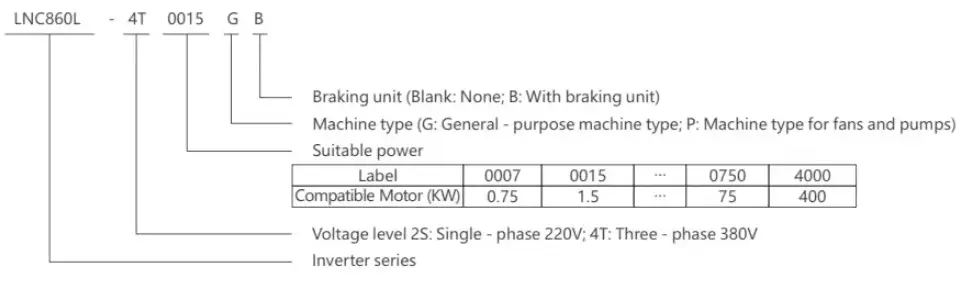

Значение модели

LNC860L Inverter for Wire-Drawing Machine

Особенности продукта

▲Высокопроизводительное векторное управление, большой низкочастотный крутящий момент и стабильная выходная мощность.

▲Поддерживает различные энкодеры: инкрементные ABZ, инкрементные U и резольвер.

▲ Широкий диапазон входного напряжения, автоматическая регулировка выходного напряжения (AR), отсутствие отключения при кратковременном отключении питания, повышенная адаптивность

▲Поддерживает контроль натяжения с замкнутым контуром и контроль натяжения с разомкнутым контуром.

▲Встроенная математическая модель управления натяжной намоткой, поддерживает автоматический расчет диаметра рулона.

▲Плавный старт, стабильная работа и постоянное напряжение

▲Автоматическое обнаружение обрыва проволоки, автоматическая компенсация инерции

▲Комбинация систем намотки и размотки может использовать шину постоянного тока, что позволяет экономить электроэнергию.

▲Встроенный усовершенствованный ПИД-алгоритм с быстрым откликом, высокой адаптируемостью и простой отладкой.

▲16-ступенчатое управление скоростью, простой ПЛК реализует многофункциональное логическое управление, такое как синхронизация, постоянная скорость и настройка направления.

▲Встроенный интерфейс связи RS485 поддерживает протокол Modbus.

▲ Несколько функций защиты: перенапряжение, перегрузка по току, перегрузка, перегрев и т. д.

Инструкции на паспортной табличке

МОДЕЛЬ:	LNC860L-4T0037GB/4T0055PB
ВЛАСТЬ:	3,7 кВт 9А/5,5 кВт 13А
ВХОД:	3-фазный переменный ток, 380 В, 50 Гц/60 Гц
ВЫХОД:	3-фазный переменный ток-380 В, OHZ-400 Гц
С.Н.:	Штрих-код

Список типов машин

Модель преобразователя частоты	Мощность мощности (кВА)	Входной ток (А)	Выходной ток (А)	Применимый двигатель (кВт)
Однофазный источник питания: 220 В ± 15%, 50/60 Гц.
LNC860L-2S0007GB	1.5	8.2	5.0	0.75
LNC860L-2S0015GB	3.0	14.0	7.0	1.5
LNC860L-2S0022GB	4.0	23.0	9.6	2.2
Трехфазный источник питания: 380 В ± 15%, 50/60 Гц.
LNC860L-4T0007GB	1.5	3.4	2.1	0.75
LNC860L-4T0015GB	3.0	5.0	3.8	1.5
LNC860L-4T0022GB	4.0	5.8	5.1	2.2
LNC860L-4T0037GB	5.9	10.5	9	3.7
LNC860L-4T0055GB	8.9	14.6	13	5.5
LNC860L-4T0075GB	11	20.5	17	7.5
LNC860L-4T0110GB	17	26	25	11
LNC860L-4T0150GB	21	35	32	15
LNC860L-4T0185GB	24	38.5	37	18.5
LNC860L-4T0220GB	30	46.5	45	22
LNC860L-4T0300G	40	62	60	30
LNC860L-4T0370G	57	76	75	37
LNC860L-4T0450G	69	92	91	45
LNC860L-4T0550G	85	113	112	55
LNC860L-4T0750G	114	157	150	75
LNC860L-4T0900G	134	180	176	90
LNC860L-4T1100G	160	214	210	110
LNC860L-4T1320G	192	256	253	132
LNC860L-4T1600G	231	307	304	160
LNC860L-4T2000G	250	385	377	200
LNC860L-4T2200G	280	430	426	220
LNC860L-4T2500G	355	441	465	250
LNC860L-4T2800G	396	495	520	280
LNC860L-4T3150G	445	565	585	315
LNC860L-4T3550G	500	617	650	355
LNC860L-4T4000G	565	687	725	400

Технические характеристики

Элемент		Спецификация
Характеристики управления	Выходная частота	0-500 Гц
	Несущая частота	0,8–12 кГц Несущая частота может автоматически регулироваться в соответствии с характеристиками нагрузки.
	Разрешение выходной частоты	0,01 Гц
	Режим управления	Векторное управление с разомкнутым контуром (SVC) Управление V/F Векторное управление с замкнутым контуром (FVC)
	Характеристики крутящего момента	Благодаря компенсации крутящего момента и компенсации скольжения пусковой крутящий момент может достигать 150% при частоте 0,5 Гц.
	Точность контроля крутящего момента	±5% (ФЖЕЛ)
	Критерий действия по предотвращению опрокидывания	Устанавливается в процентах от номинального тока в диапазоне от 20% до 250%.
	Диапазон регулирования скорости	1:100(SVC) 1:1000(FVC)
	Точность стабилизации скорости	±0,5%(SVC) ±0,02%(FVC)
	Перегрузочная способность	150% номинального выходного тока в течение одной минуты
	Кривая V/F	Четыре режима: линейный, многоточечный, полное разделение V/f, неполное разделение V/f.
	Кривая ускорения и замедления	Линейный или S-образный режимы ускорения и торможения; четыре времени ускорения и замедления; диапазон времени ускорения и замедления 0,1 ~ 6500,0 с.
	Торможение постоянным током	Частота торможения постоянным током: 0,00 Гц~максимальная частота. Время торможения: 0,0–60,0 с, текущее значение торможения: 0,0–100,0 %.
	Управление толчком	Диапазон частот толчкового режима: 0,00 Гц ~ максимальная частота, время ускорения и замедления 0,1 с ~ 6500,0 с.
	Простой ПЛК, многоступенчатая скорость работы	До 16-ступенчатой скорости можно достичь с помощью встроенного ПЛК или терминалов управления.
	Встроенный ПИД-регулятор	Он может легко реализовать систему управления с замкнутым контуром управления процессом.
	Автоматическое регулирование напряжения (AVR)	Когда напряжение сети изменяется, оно может автоматически поддерживать постоянное выходное напряжение.
	Функция быстрого ограничения тока	Максимально минимизируйте ошибки перегрузки по току и защитите нормальную работу преобразователя частоты.
Рабочие характеристики	Канал рабочих команд	Три канала: от панели управления, от терминалов управления, от последовательного порта связи. Его можно переключать различными способами.
	Источник частоты	Десять источников частоты: задаются ручкой панели, задаются панелью управления, задаются аналоговым напряжением, задаются аналоговым током, задаются посредством связи RS485, которые можно переключать различными способами
	Источник вспомогательной частоты	Десять источников вспомогательной частоты. Они позволяют гибко осуществлять точную настройку вспомогательной частоты и синтез частоты.
	Входные терминалы	Шесть цифровых входных клемм, одна из которых может использоваться как высокоскоростной импульсный вход. Два аналоговых входных канала, Al1: входной диапазон 0–+10 В, Al2: входной диапазон 0–+10 В/0–20 мА.
	Выходные клеммы	Одна высокоскоростная импульсная выходная клемма, выдающая прямоугольные сигналы в диапазоне OkГц ~ 50 кГц, которая может реализовывать вывод физических величин, таких как заданная частота и выходная частота. Одна цифровая выходная клемма. Одна релейная выходная клемма. Две аналоговые выходные клеммы: OV ~ 10 В/0–20 мА, которые могут отображать выходные сигналы выходной частоты/тока/напряжения/частоты/сигналы скорости вращения/коэффициента мощности.
	Функция защиты	Обнаружение короткого замыкания двигателя при включении питания, защита от потери фазы на входе и выходе, защита от перегрузки по току, защита от перенапряжения, защита от пониженного напряжения, защита от перегрева, защита от перегрузки и т. д.
Эйронмент	Место подачи заявления	В помещении, не подверженном прямому воздействию солнечных лучей, без пыли, агрессивных газов, легковоспламеняющихся газов, масляного тумана, водяного пара, капающей воды или соли и т. д.
	Высота	Менее 1000 м
	Влажность окружающей среды	-10℃~+40℃(когда температура окружающей среды находится в пределах 40℃~50℃, требуется операция по снижению номинальных характеристик)
	Влажность	Менее 95% относительной влажности, без капельной конденсации воды
	Вибрация	Менее 5,9 м/с² (0,6 г)
	Температура хранения	-20℃~+60℃

LNC860L Inverter for Wire-Drawing Machine
