Синхронный инвертор с постоянными магнитами

Deyan Electric — профессиональный поставщик промышленного электрооборудования с интегрированными исследованиями и разработками, производством и обслуживанием, обладающий хорошим ценовым преимуществом и широким охватом на рынках Европы и Америки. Синхронный инвертор с постоянными магнитами LNC860E обладает улучшенным векторным управлением и стабильным качеством. Подходит для оптовых закупок и подходит для высококлассных сценариев, таких как центры с ЧПУ, обеспечивая точное и надежное регулирование скорости двигателя.

Отправить запрос

Описание продукта

Синхронные инверторы с постоянными магнитами серии LNC860E представляют собой высокопроизводительные векторные преобразователи частоты общего назначения, в основном используемые для управления и регулирования скорости и крутящего момента трехфазных синхронных двигателей переменного тока. Он использует 32-битный чип DSP и имеет встроенные основные алгоритмы управления, такие как векторное управление с обратной связью, векторное управление с разомкнутым контуром и управление крутящим моментом, что позволяет управлять приводом синхронных двигателей с постоянными магнитами с более высокой производительностью и более высокой точностью. Он обеспечивает высокий выходной крутящий момент на низких скоростях, имеет хорошие динамические характеристики, чрезвычайно высокую перегрузочную способность и поддерживает различные карты PG. Повышая надежность и адаптируемость продукта к окружающей среде, он также повышает удобство использования клиентов и отраслевую специализацию. Благодаря более оптимизированным функциям, более гибким приложениям и более стабильной производительности, он может широко использоваться в сценариях применения среднего и высокого класса, таких как термопластавтоматы, воздушные компрессоры, сервосистемы средней и высокой мощности, обрабатывающие центры с ЧПУ, подъемное оборудование и текстильное оборудование. Этот синхронный инвертор с постоянными магнитами в стандартной комплектации оснащен функцией связи 485, а мощность 22 кВт и ниже в стандартной комплектации поставляется с тормозным устройством. Диапазон мощности: 0,75 кВт~400 кВт-380 В.

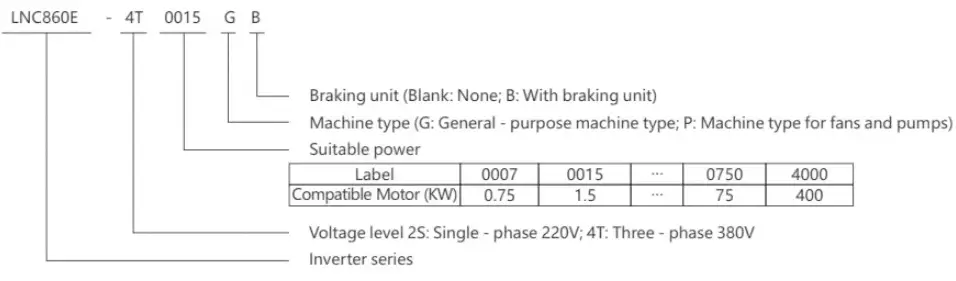

Значение модели

LNC860E Permanent Magnet Synchronous Inverter

Особенности продукта

▲Векторное управление с разомкнутым и замкнутым контуром для синхронных двигателей с постоянными магнитами. Поддержка различных энкодеров: инкрементные ABZ, инкрементные UVW и резольверные.
▲Широкий вход напряжения, автоматическая регулировка выходного напряжения (AVR), непрерывная работа при кратковременном отключении питания, более высокая адаптируемость
▲Поддерживает различные методы настройки частоты: цифровая настройка, настройка аналогового количества, настройка ПИД, настройка связи RS485.
▲Плавный запуск и стабильная работа с функцией отслеживания скорости.
▲Можно использовать шину постоянного тока для экономии энергии.
▲Низкий уровень шума и сильная защита от помех
▲Высокая перегрузочная способность, 150% номинального крутящего момента может работать в течение 60 секунд.
▲Встроенный усовершенствованный ПИД-алгоритм с быстрым откликом, высокой адаптируемостью и простой отладкой.
▲16-ступенчатое управление скоростью, простой ПЛК для достижения многофункционального логического управления, такого как синхронизация, постоянная скорость и управление направлением.
▲Множество функций защиты: перенапряжение, перегрузка по току, перегрузка, перегрев и т. д.
▲Поддерживает ЖК-дисплей и управление на китайском и английском языках. Поддержка связи Profibus — DP и MODBUS.
▲Конструктивно используется независимая конструкция воздуховода, вентилятор можно свободно разобрать, что обеспечивает хорошую теплоотдачу.

Инструкции на паспортной табличке

МОДЕЛЬ:	LNC860E-4T0040GB/4T0055PB
ВЛАСТЬ:	4КВ9А/5,5К
ВХОД:	3-фазный переменный ток, 380 В, 50 Гц/60 Гц
ВЫХОД:	3-фазный переменный ток 0 В-380 В 0 Гц-400 Гц
С.Н.:	Штрих-код

Технические характеристики

Элемент		Спецификация
Характеристики управления	Выходная частота	0-500 Гц
	Несущая частота	0,8–12 кГц. Несущая частота может автоматически регулироваться в соответствии с характеристиками нагрузки.
	Разрешение выходной частоты	0,01 Гц
	Режим управления	Векторное управление с разомкнутым контуром (SVC) Управление V/F Векторное управление с замкнутым контуром (FVC)
	Характеристики крутящего момента	Благодаря компенсации крутящего момента и компенсации скольжения пусковой крутящий момент может достигать 150% при частоте 0,25 Гц (SVC).
	Точность контроля крутящего момента	±5% (ФЖЕЛ)
	Критерий действия по предотвращению опрокидывания	Устанавливается в процентах от номинального тока в диапазоне от 20% до 250%.
	Диапазон регулирования скорости	1:100(SVC) 1:1000(FVC)
	Точность стабилизации скорости	±0,5%(SVC) ±0,02%(FVC)
	Перегрузочная способность	150% номинального выходного тока в течение одной минуты
	Кривая V/F	Четыре режима: линейный, многоточечный, полное разделение V/f, неполное разделение V/f.
	Кривая ускорения и замедления	Линейный или S-образный режимы ускорения и торможения; четыре времени ускорения и замедления; диапазон времени ускорения и замедления 0,1～6500,0 с.
	Торможение постоянным током	Частота торможения постоянным током. 0,00 Гц ~ максимальная частота. Время торможения: 0,0–36,0 с, текущее значение торможения: 0,0 % ~ 100,0 %.
	Управление толчком	Диапазон частоты толчкового режима: 0,00 Гц ~ максимальная частота, время ускорения и замедления 0,1 с ~ 6500,0 с.
	Простой ПЛК, многоступенчатая скорость работы	Скорость работы до 16 ступеней может быть достигнута с помощью встроенного ПЛК или терминалов управления.
	Встроенный ПИД-регулятор	Он может легко реализовать систему управления с замкнутым контуром управления процессом.
	Автоматическое регулирование напряжения (AVR)	Когда напряжение сети изменяется, оно может автоматически поддерживать постоянное выходное напряжение.
	Функция быстрого ограничения тока	Максимально минимизируйте ошибки перегрузки по току и защитите нормальную работу преобразователя частоты.
Рабочие характеристики	Канал рабочих команд	Три канала: от панели управления, от терминалов управления, от последовательного порта связи. Его можно переключать различными способами.
	Источник частоты	Десять источников частоты: задаются ручкой панели, задаются панелью управления, задаются аналоговым напряжением, задаются аналоговым током, задаются посредством связи RS485, которые можно переключать различными способами
	Источник вспомогательной частоты	Десять источников вспомогательной частоты. Они позволяют гибко осуществлять точную настройку вспомогательной частоты и синтез частоты.
	входные терминалы	Шесть цифровых входных клемм, одна из которых может использоваться как высокоскоростной импульсный вход. Два аналоговых входных канала, Al1: входной диапазон 0–+10 В, Al2: входной диапазон 0–+10 В/0–20 мА.
	Выходные клеммы	Одна высокоскоростная импульсная выходная клемма, способная выводить прямоугольный сигнал от OkГц до 50 кГц, которая может реализовать вывод физических величин, таких как заданная частота и выходная частота. Ее можно выбрать как тип с открытым стоком. Одна цифровая выходная клемма. Одна релейная выходная клемма. Две аналоговые выходные клеммы: OV ~ 10 В/0–20 мА, которые могут отображать выходные сигналы выходной частоты/тока/напряжения/частоты/скорости вращения/коэффициента мощности.
Управление дисплеем и клавиатурой	Светодиодный дисплей	Он оснащен 8 функциональными клавишами, 5-значным 7-сегментным светодиодом и 5 светодиодными индикаторами состояния. Он может выполнять вращение вперед, назад, сброс, остановку, толчковый режим, а также настройку параметров и отображение.
Управление дисплеем и клавиатурой	Функция защиты	Обнаружение короткого замыкания двигателя при включении, защита от потери фазы на входе и выходе, защита от перегрузки по току, защита от перенапряжения, защита от пониженного напряжения, защита от перегрева, защита от перегрузки и т. д.
Окружение	Место подачи заявления	В помещении, не подверженном прямому воздействию солнечных лучей, без пыли, агрессивных газов, легковоспламеняющихся газов, масляного тумана, водяного пара, капающей воды или соли и т. д.
	Высота	Менее 1000 м
	Влажность окружающей среды	-10℃~+40℃(Когда температура окружающей среды находится в пределах 40℃~50℃, требуется операция по снижению номинальных характеристик)
	Влажность	Менее 95% относительной влажности, без капельной конденсации воды
	Вибрация	Менее 5,9 м/с² (0,6 г)
	Температура хранения	-20℃~+60℃

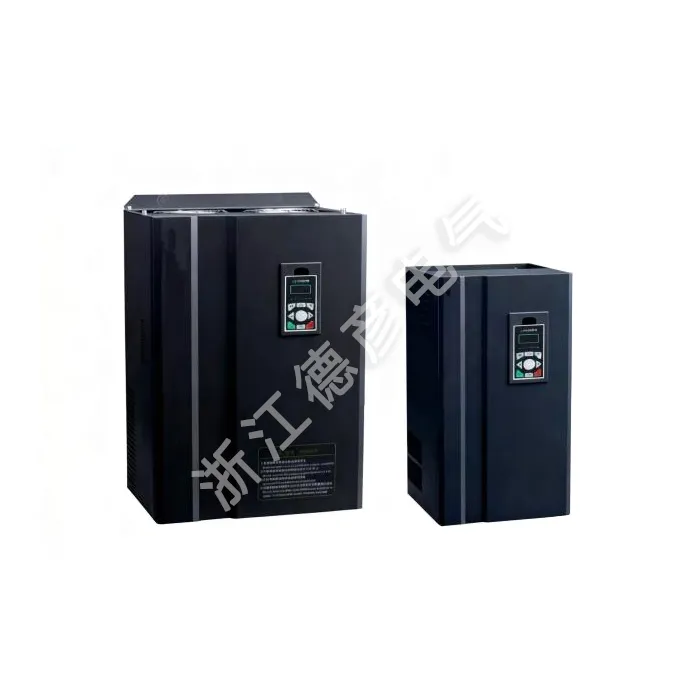

LNC860E Permanent Magnet Synchronous Inverter
