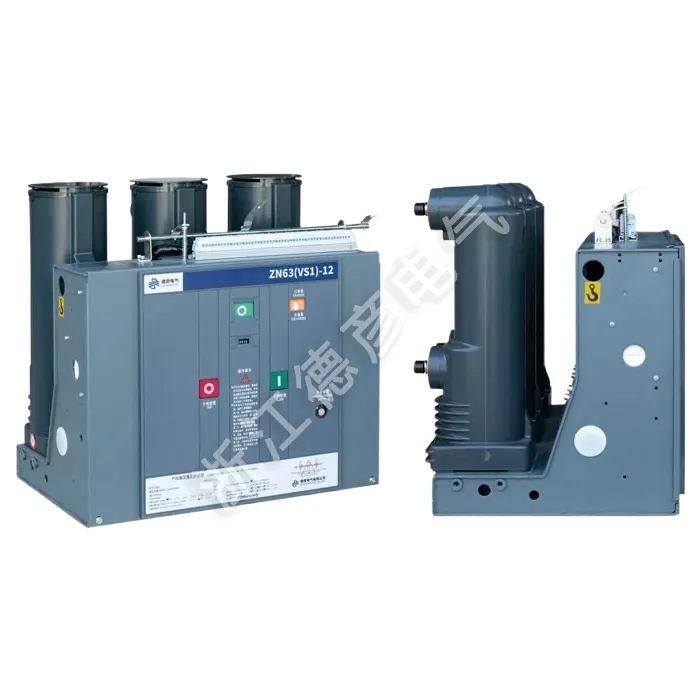

Внутренний вакуумный выключатель с ручной тележкой

Deyan Electric — профессиональный поставщик с богатым опытом производства промышленных электроприборов, специализирующийся на исследованиях и разработках, производстве, продаже и обслуживании промышленных электроприборов. Ее основная продукция включает в себя энергетическое оборудование, такое как распределительные устройства с элегазовой изоляцией, кольцевые распределительные устройства, компактные подстанции и распределительные устройства высокого/низкого напряжения.
Вакуумный автоматический выключатель для установки внутри помещений с ручной тележкой (выдвижной) для простоты обслуживания и тестирования. Он обеспечивает надежную защиту цепей благодаря технологии вакуумного прерывания, компактной конструкции и гибкости работы, что делает его идеальным для систем распределения электроэнергии и промышленного применения.

Отправить запрос

Описание продукта

Закрытый вакуумный выключатель с ручной тележкой представляет собой закрытое распределительное устройство трехфазного переменного тока частотой 50 Гц и номинальным напряжением 12 кВ. Он подходит для применения в системах управления и защиты на промышленных предприятиях, электростанциях, подстанциях и электроустановках и идеально подходит для мест, требующих частой эксплуатации. Имеет встроенный приводной механизм и корпус выключателя. Вакуумный выключатель для внутреннего применения с ручной тележкой может быть спроектирован как стационарный монтажный блок или оснащен специальным вставным механизмом для формирования выдвижного блока. Внутренний вакуумный выключатель с секцией главной цепи для ручной тележки может включать полностью герметизированные полюса с твердой изоляцией для достижения компактных размеров, высокой надежности и работы без обслуживания. Он совместим с выдвижными шкафами распределительного устройства, такими как KYN28-12(GZS), а версия с фиксированным монтажом может быть интегрирована в стационарные шкафы распределительного устройства XGN.

Параметр продукта (спецификация)

Серийный номер	Имя		Единица	Данные
1	Номинальное напряжение		кВ	12
2	Максимальное рабочее напряжение		КВ	12
3	Номинальный ток		A	630 1250	630 1250 16:00 2000 2500 3150		1250 1600 2000 2500 3150 4000
4	Номинальный ток отключения короткого замыкания (номинальный ток термостабильности – среднеквадратичное значение)		КА	20/25	31.5		40
5	Номинальный ток замыкания короткого замыкания (пиковый)		КА	50/63	80		100
6	Номинальный пиковый выдерживаемый ток (номинальный ток динамической стабильности - пик)		КА	50/63	80		100
7	Номинальный ток короткого замыкания 4S		КА	20/25	31.5		20/25
8	Номинальный уровень изоляции	Выдерживаемое рабочее напряжение (до и после номинального отключения)/1 мин. Выдерживаемое напряжение промышленной частоты	КВ	Земля 42 (Перерыв 48)
		Выдерживаемое напряжение (до и после номинального отключения) / Пиковое номинальное выдерживаемое напряжение грозового импульса		Земля 75 (Перерыв 85)
9	Номинальное время термической стабильности		S	4
10	Номинальная последовательность операций			Раздельный -0,3S - Комбинированный -180S - Комбинированный
11	Механическая жизнь		Второй	20000
12	Номинальный ток отключения при коротком замыкании Количество разрывов		Второй	50
13	Номинальное замыкающее напряжение рабочего механизма (постоянный ток)		v	110 220 переменного тока, постоянного тока
14	Номинальное напряжение открытия рабочего механизма (постоянный ток)		v	110 220 переменного тока, постоянного тока
15	Контактный зазор		мм	11±1
16	Избыточный ход (длина сжатия контактной пружины)		мм	3,5±0,5
17	Трехфазное время задержки закрытия и открытия		РС	≤2
18	Время отклика контакта при закрытии		РС	≤2
19	Средняя скорость срабатывания		РС	0,9~1,2
	Средняя скорость закрытия		РС	0,5-~0,8
20	Время работы	При максимальном рабочем напряжении	S	≤0,05
21		При минимальном рабочем напряжении		≤0,08
22	Время закрытия		S	0.1
23	Сопротивление каждой фазы главной цепи		мкОм	630 ≤50		1250 ≤ 45
24	Допустимая совокупная толщина износа для подвижных и неподвижных контактов		мм	3

Особенности продукта и применение

Ручная тележка (выкатная)

Расширенное прерывание вакуума

Повышенная безопасность с блокировками

Пружинный рабочий механизм

Универсальное применение

Область применения

◇ Компактные вторичные подстанции

◇ Малые промышленные и горнодобывающие предприятия

◇ Ветроэлектростанции

◇ Гостиницы, торговые центры, офисные здания, коммерческие центры и т. д.

◇ C- Блок выключателя нагрузки

◇ Блок подключения кабеля D-Direct

◇ Блок подключения кабеля De-Direct с заземлителем

◇ F- Комбинированный выключатель нагрузки-предохранитель

◇ V- Вакуумный выключатель
