Устройство автоматической компенсации реактивной мощности высокого напряжения

Deyan Electric — профессиональный поставщик промышленного электрооборудования с интегрированными исследованиями и разработками, производством и обслуживанием. Устройство автоматической компенсации реактивной мощности высокого напряжения повышает стабильность сети и качество электроэнергии за счет динамического управления потоком реактивной мощности. Он улучшает регулирование напряжения, снижает потери при передаче и увеличивает пропускную способность системы за счет автоматического переключения конденсатора/реактора или усовершенствованной силовой электроники.

Отправить запрос

Описание продукта

Устройства автоматической компенсации реактивной мощности высокого напряжения автоматически отслеживают и переключают банки конденсаторов в зависимости от условий сети и нагрузки шин питания 6 кВ и 10 кВ. Высоковольтные автоматические устройства компенсации реактивной мощности, обеспечивающие коэффициент мощности выше 0,9. Система устройств автоматической компенсации реактивной мощности высокого напряжения существенно оптимизирует качество электроэнергии, снижает потери и потребление, повышает пропускную способность распределительных сетей.

Параметр продукта (спецификация)

Категория параметра	Спецификация
Электрические параметры
Номинальное напряжение	6 кВ, 10 кВ
Номинальная частота	50 Гц/60 Гц
Диапазон компенсационной мощности	100 ~ 5000 квар (настраиваемый)
Производительность
Целевой коэффициент мощности (после компенсации)	≥ 0,95
Время ответа	На основе контактора: < 100 мс TSC (тиристорный): < 20 мс
Метод переключения	Вакуумный контактор или модуль тиристорного переключателя (TSC)
Защита и контроль
Принцип управления	Автоматическое переключение, синхронизированное с работой двигателя; регулирование реактивной мощности/коэффициента мощности с обратной связью.
Стандартная защита	Перегрузка по току, повышенное напряжение, пониженное напряжение, дифференциал, перегрев, короткое замыкание
Ключевая особенность	Предотвращает перенапряжение самовозбуждения после остановки двигателя.
Коммуникация	Опционально RS485/MODBUS-RTU или Ethernet/IP
Стандарты и окружающая среда
Стандарт дизайна	ГБ/Т, МЭК 62271
Установка	Крытый
Температура окружающей среды	от -10 °С до +45 °С
Высота	≤ 1000 м (ухудшение характеристик указано выше)

Особенности продукта и применение

Точная локализованная компенсация

Автоматическая синхронизированная работа

Гибкость двойной конфигурации

Предотвращение самовозбуждения

Значительная оптимизация энергопотребления

Сайты приложений

◇ Компактные вторичные подстанции

◇ Малые промышленные и горнодобывающие предприятия

◇ Ветроэлектростанции

◇ Гостиницы, торговые центры, офисные здания, коммерческие центры и т. д.

◇ C- Блок выключателя нагрузки

◇ Блок подключения кабеля D-Direct

◇ Блок подключения кабеля De-Direct с заземлителем

◇ F- Комбинированный выключатель нагрузки-предохранитель

◇ V- Вакуумный выключатель

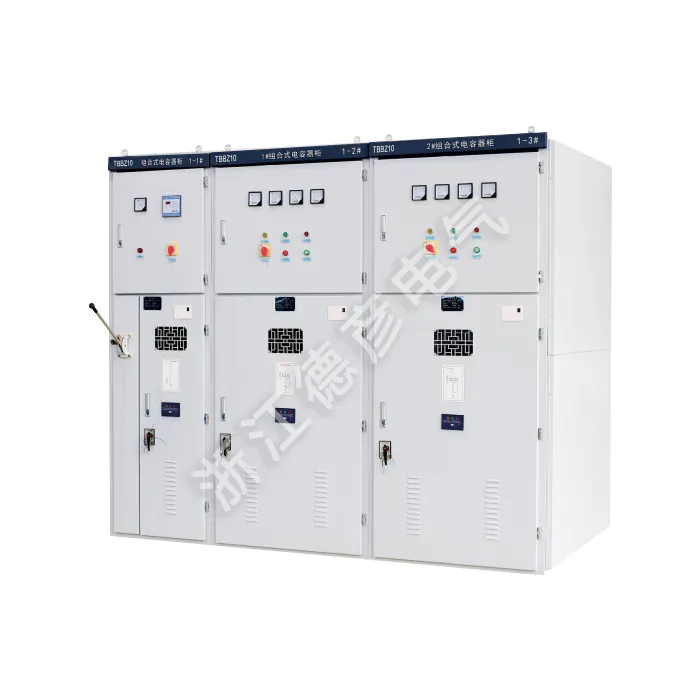

High Voltage Automatic Reactive Power Compensation Device
