Что делает главное распределительное устройство переменного тока в металлическом корпусе надежным для современного распределения электроэнергии?

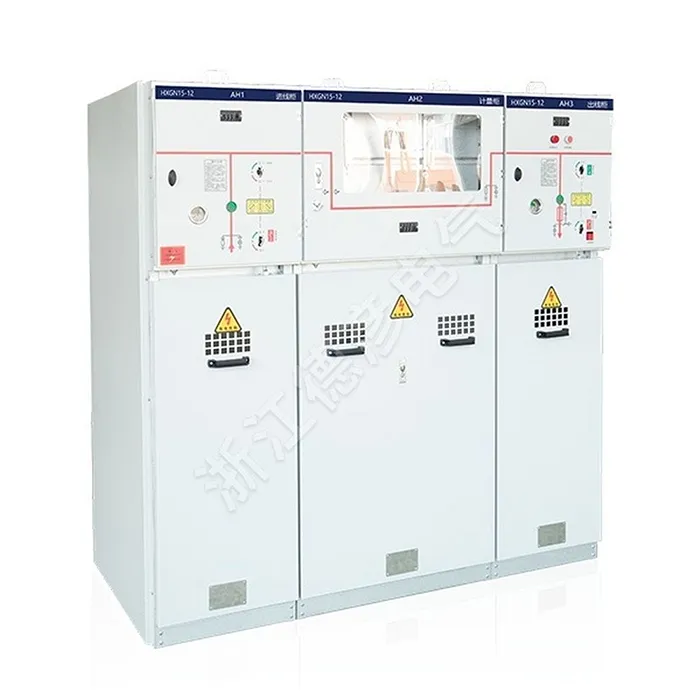

Главное распределительное устройство переменного тока с металлическим кольцомпредставляет собой компактное решение для распределения среднего напряжения, предназначенное для улучшения непрерывности электропитания, эксплуатационной безопасности, изоляции неисправностей и эффективности установки. Комбинируя функции переключения, защиты, изоляции и заземления внутри металлического корпуса, это оборудование особенно подходит для городских распределительных сетей, промышленных объектов, коммерческих зданий, инфраструктурных проектов и возобновляемых источников энергии. В этом руководстве объясняется его структура, принцип работы, основные технические параметры, функции безопасности, сценарии применения и практические соображения по выбору правильной конфигурации.

Оглавление

• 1. Общие сведения о главном распределительном устройстве переменного тока с металлическим кольцом
• 2. Почему это важно для распределения среднего напряжения?
• 3. Как устроено распределительное устройство?
  • Компоненты переключения и защиты
  • Кабельные и соединительные отсеки
  • Металлический корпус и конструкция безопасности
• 4. Как работает кольцевая магистральная система?
• 5. Какие технические параметры имеют наибольшее значение?
• 6. Ключевые преимущества для проектов распределения электроэнергии
• 7. Где он обычно используется?
• 8. Что следует проверить покупателям перед заказом?
• 9. Рекомендации по установке, эксплуатации и техническому обслуживанию
• 10. Конфигурации с воздушной и газовой изоляцией.
• 11. Часто задаваемые вопросы
• 12. Заключение

1. Общие сведения о главном распределительном устройстве переменного тока с металлическим кольцом

Главное распределительное устройство переменного тока в металлическом корпусе представляет собой электрораспределительный узел среднего напряжения, предназначенный для приема, распределения, переключения, изоляции и защиты электрической энергии в кольцевой или радиальной распределительной сети. Соответствующее коммутационное и защитное оборудование размещается в заземленном металлическом корпусе, создавая компактное и организованное решение для приложений среднего напряжения.

В соответствии со стандартом IEC 62271-200 распределительные устройства и устройства управления переменного тока в металлическом корпусе охватывают оборудование с номинальным напряжением выше 1 кВ и до 52 кВ включительно. Кольцевые главные блоки являются одной из практических форм этого оборудования и широко используются в кабельных распределительных системах среднего напряжения.

Термин «кольцевая магистраль» описывает структуру сети, а не просто сам шкаф. В типичной кольцевой сети электроэнергия может достигать точки распределения с двух сторон. Если на участке кабеля возникает неисправность, затронутый участок можно изолировать, в то время как оставшаяся сеть продолжает получать электроэнергию по альтернативному маршруту.

Для владельцев проектов эта архитектура решает одну из наиболее важных задач распределения: поддержание электроснабжения при одновременном контроле размера оборудования, сложности эксплуатации и рисков безопасности.

2. Почему это важно для распределения среднего напряжения?

Современные электросети должны выдерживать возрастающие нагрузки, сохраняя при этом надежное обслуживание. Промышленные предприятия, коммерческие комплексы, больницы, транспортные средства, центры обработки данных и установки, использующие возобновляемые источники энергии, не всегда могут переносить длительные перебои в подаче электроэнергии.

Правильно спроектированная кольцевая магистральная система обеспечивает ряд преимуществ:

• Непрерывность поставок:Кольцевая конфигурация может обеспечить альтернативный путь подачи питания после изолированного отказа.
• Локализация отказов:Операторы могут отключить пораженный участок без необходимости отключения всей распределительной сети.
• Компактная установка:Интегрированное коммутационное оборудование уменьшает занимаемую площадь по сравнению с некоторыми традиционными устройствами.
• Эксплуатационная безопасность:Металлические корпуса, устройства заземления, блокировки и индикация положения помогают снизить эксплуатационные риски.
• Гибкая конфигурация:В соответствии с требованиями проекта могут быть разработаны различные комбинации выключателей нагрузки, автоматических выключателей, предохранителей, трансформаторов тока, трансформаторов напряжения и заземлителей.

Эти характеристики делают кольцевые главные распределительные устройства особенно ценными там, где пространство ограничено, а непрерывность электроснабжения является основным приоритетом проектирования.

3. Как устроено распределительное устройство?

Хотя конфигурации различаются в зависимости от производителя и класса напряжения, типичное главное распределительное устройство переменного тока с металлическим кольцом включает в себя несколько функциональных секций. Понимание этих разделов помогает покупателям более точно оценить технические предложения.

Компоненты переключения и защиты

Секция коммутации может включать в себя выключатели нагрузки, вакуумные выключатели, комбинации выключателей с предохранителями, разъединители и заземлители. Соответствующее расположение зависит от того, предназначено ли оборудование в первую очередь для переключения фидеров, защиты трансформатора, отключения при замыкании или для комбинации этих функций.

Выключатель нагрузки обычно предназначен для переключения нормального тока нагрузки, тогда как автоматический выключатель обеспечивает более полную возможность отключения при неисправности. При использовании предохранителей комбинация выключателя и предохранителя может обеспечить защиту трансформатора и фидера в соответствующем диапазоне применения.

По этой причине покупатели никогда не должны оценивать шкаф просто по его номинальному току. Полная философия защиты должна соответствовать трансформатору, фидеру, кабелю и системе защиты на входе и выходе.

Кабельные и соединительные отсеки

Кабельный отсек обеспечивает интерфейс между распределительным устройством и внешней сетью среднего напряжения. В зависимости от конструкции он может содержать кабельные наконечники, заземлители, трансформаторы тока, трансформаторы напряжения, компоненты защиты от перенапряжения или другие аксессуары.

Правильная совместимость кабелей имеет важное значение. Требуемый размер кабеля, тип концевой заделки, уровень изоляции, расстояние между фазами и метод установки должны быть подтверждены до производства оборудования.

Металлический корпус и конструкция безопасности

Металлический корпус отделяет компоненты, находящиеся под напряжением, от окружающей среды и создает определенную механическую структуру для внутреннего оборудования. Правильное разделение также может помочь ограничить последствия внутренних неисправностей.

Механизмы блокировки являются еще одной важной особенностью. Механические или электрические блокировки могут помочь предотвратить небезопасные рабочие операции, такие как включение заземлителя, когда цепь под напряжением остается подключенной.

Для установок повышенного риска классификацию внутренней дуги и меры по сбросу давления следует рассматривать как часть общей конструкции безопасности. Некоторые коммерчески доступные системы RMU определяют характеристики внутренней дуги в соответствии с определенными условиями испытаний, демонстрируя, почему точную классификацию следует проверять, а не предполагать.

4. Как работает кольцевая магистральная система?

Основной принцип работы прост. Несколько распределительных пунктов соединены через закольцованную сеть среднего напряжения. Каждый основной блок кольцевой сети управляет участком сети и может обеспечивать подключение к трансформатору или нисходящей нагрузке.

Во время нормальной работы сеть может работать с определенной открытой точкой или другой конфигурацией, одобренной коммунальной службой. В случае неисправности кабеля операторы или автоматизированная система защиты могут идентифицировать и изолировать пораженный участок. Тогда работоспособные части сети смогут оставаться под напряжением по доступному пути питания.

Такое расположение не означает, что каждое кольцо автоматически обеспечивает бесперебойное питание. Фактическая непрерывность зависит от конструкции сети, координации защиты, процедур переключения, автоматизации, резервирования и требований к эксплуатации энергосистемы.

По этой причине качество общей схемы распределения так же важно, как и само распределительное устройство.

5. Какие технические параметры имеют наибольшее значение?

Выбор оборудования, основанного только на напряжении и токе, может создать серьезные проблемы в проекте. Полная техническая спецификация должна учитывать электрические, механические, экологические параметры и параметры безопасности.

Стандарт IEC 62271-200 особенно актуален, поскольку он устанавливает требования к распределительным устройствам и устройствам управления переменного тока в металлическом корпусе в пределах указанного диапазона напряжений. Другие стандарты могут применяться к отдельным компонентам, включая высоковольтные выключатели, автоматические выключатели, комбинации выключателей и предохранителей, разъединители и заземлители.

6. Ключевые преимущества для проектов распределения электроэнергии

Компактный размер

Главное распределительное устройство «Кольцо» спроектировано таким образом, чтобы объединить несколько функций распределения в относительно компактной конструкции. Это особенно полезно на городских подстанциях, коммерческих зданиях, промышленных предприятиях и в инфраструктурных проектах, где площадь помещений стоит дорого.

Улучшенная операционная гибкость

Множественные функции переключения позволяют операторам изолировать выбранные фидеры, трансформаторы или участки кабеля в соответствии с планом эксплуатации сети. Это может упростить процедуры обслуживания и устранения неисправностей.

Повышенная защита персонала

Металлические корпуса, системы заземления, блокировки, разделение на отсеки и соответствующие классификации характеристик дуги могут создать несколько уровней защиты. Однако эти функции необходимо сверить с фактической документацией по испытаниям продукта.

Уменьшенная сложность распределения

Правильно сконфигурированный RMU может объединить коммутацию фидера и защиту трансформатора в стандартизированном пакете. Это может упростить проектирование, транспортировку, установку и ввод в эксплуатацию по сравнению со сборкой нескольких отдельных компонентов.

Подходит для современной инфраструктуры

Одна и та же базовая архитектура может поддерживать традиционные распределительные сети, а также промышленные, коммерческие, возобновляемые источники энергии, транспорт и другие приложения среднего напряжения.

7. Где он обычно используется?

Главное распределительное устройство переменного тока с металлическим кольцом подходит для широкого спектра распределительных сред среднего напряжения.

• Городское распределение электроэнергии:Компактные подстанции и подземные кабельные сети.
• Промышленные объекты:Заводы, перерабатывающие заводы, склады и производственные площадки.
• Коммерческие здания:Торговые центры, офисные комплексы, гостиницы и крупные коммерческие комплексы.
• Общественная инфраструктура:Аэропорты, железнодорожные объекты, больницы, туннели и муниципальные проекты.
• Возобновляемая энергия:Системы сбора и распределения солнечной и ветровой энергии.
• Жилые комплексы:Распределение среднего напряжения для крупных населенных пунктов и жилищных проектов.
• Трансформаторные подстанции:Управление входными и отходящими фидерами и защита трансформатора.

Коммерческие и промышленные проекты часто отдают предпочтение компактным размерам, надежному переключению, простоте обслуживания и четкой координации защиты. В проектах возобновляемой энергетики может быть сделан дополнительный упор на удаленное управление, устойчивость к окружающей среде, мониторинг и автоматизацию.

8. Что следует проверить покупателям перед заказом?

Покупка распределительного устройства среднего напряжения – это техническое решение, а не просто сравнение цен. Прежде чем разместить заказ, инженеры проекта и группы закупок должны подготовить подробный технический график.

1. Подтвердите напряжение системы.Проверьте требования к номинальному и максимальному рабочему напряжению.
2. Рассчитайте ток нагрузки.Не выбирайте номинальный ток только по паспортной табличке трансформатора без учета реальных условий эксплуатации.
3. Определите уровень короткого замыкания.Кратковременная и пиковая устойчивость распределительного устройства должна соответствовать расчету неисправностей сети.
4. Определите метод защиты.Определите, нужны ли в проекте выключатели нагрузки, вакуумные выключатели, предохранители или их комбинация.
5. Проверьте требования к кабелю.Необходимо подтвердить тип кабеля, окончание, размер проводника и доступное пространство для установки.
6. Ознакомьтесь с требованиями к взаимосвязи.Проверьте требуемую последовательность операций и логику безопасности.
7. Подтвердите условия окружающей среды.Учитывайте температуру, высоту над уровнем моря, влажность, уровень загрязнения, сейсмические условия и условия установки.
8. Запросите тестовую документацию.Попросите соответствующие отчеты о типовых испытаниях, протоколы плановых испытаний, сертификаты, чертежи и технические паспорта.
9. Проверьте доступ для обслуживания.Убедитесь, что операторы могут безопасно проверять, эксплуатировать, тестировать и обслуживать оборудование.
10. Оцените будущее расширение.Если могут потребоваться дополнительные питатели, перед изготовлением обсудите модульность и резервную мощность.

Четкая техническая спецификация в начале проекта может значительно уменьшить количество недоразумений в ценах, работу по перепроектированию, задержки поставок и проблемы с вводом в эксплуатацию.

9. Рекомендации по установке, эксплуатации и техническому обслуживанию

Даже хорошо спроектированное распределительное устройство требует правильной установки и эксплуатации. При установке следует следовать утвержденным изготовителем чертежам и применимым электротехническим нормам. Качество заделки кабеля особенно важно, поскольку некачественная заделка может привести к локальному электрическому напряжению, перегреву или повреждению изоляции.

Перед подачей питания проектные группы должны проверить механическое функционирование, электрические блокировки, целостность заземления, кабельные соединения, настройки защиты, вспомогательные цепи, системы индикации и другие соответствующие функции.

Плановое техническое обслуживание должно проводиться в соответствии с инструкциями производителя и реальной рабочей средой. Интервалы проверок могут потребовать корректировки в зависимости от сильно загрязненных мест, высокой влажности, частого переключения или сложных промышленных условий.

Для интеллектуальных систем распределения также можно рассмотреть возможность использования дополнительных функций мониторинга и дистанционного управления. Эти функции могут улучшить операционную прозрачность и обеспечить более быстрое реагирование на аномальные условия при правильной интеграции с архитектурой управления объектом.

10. Конфигурации с воздушной и газовой изоляцией.

Кольцевое главное распределительное устройство может быть спроектировано с использованием различных технологий изоляции. В конфигурациях с воздушной изоляцией в качестве основной изолирующей среды используется воздух, а в конструкциях с газовой изоляцией важные компоненты размещаются в закрытой изолирующей среде. В некоторых сериях продукции также доступны решения с твердой изоляцией.

Лучшая конфигурация зависит от среды проекта, а не от универсальной «лучшей» технологии. Покупатели должны оценить пространство, философию обслуживания, экологические требования, аспекты жизненного цикла, местные правила и имеющиеся данные испытаний производителя.

11. Часто задаваемые вопросы

Что такое главное распределительное устройство переменного тока с металлическим кольцом?

Это распределительное устройство среднего напряжения, заключенное в металлический корпус и предназначенное в первую очередь для коммутации, изоляции, защиты и распределения в кольцевых или радиальных электрических сетях.

Какой диапазон напряжения обычно используется в кольцевых главных распределительных устройствах?

Многие коммерческие продукты RMU предназначены для сетей среднего напряжения, таких как системы 11 кВ, 12 кВ или 24 кВ, в то время как другие конфигурации могут охватывать дополнительные классы напряжения. Правильный рейтинг всегда должен соответствовать сети проекта.

Предотвращает ли кольцевой основной блок перебои в подаче электроэнергии?

Никакое оборудование не может устранить каждый сбой. Однако кольцевое расположение может улучшить непрерывность питания, позволяя изолировать неисправную секцию, в то время как исправные секции могут оставаться под напряжением через альтернативный путь питания.

В чем разница между выключателем нагрузки и автоматическим выключателем?

Выключатель нагрузки в первую очередь предназначен для переключения нормального тока нагрузки в пределах его указанных возможностей. Автоматический выключатель предназначен для отключения токов повреждения, а также для выполнения обычных коммутационных функций в пределах своих номинальных характеристик. Схема защиты должна определять, какое устройство является подходящим.

Почему IEC 62271-200 важен?

МЭК 62271-200 устанавливает требования к распределительным устройствам и устройствам управления переменного тока в металлическом корпусе для номинальных напряжений выше 1 кВ и до 52 кВ включительно. Он представляет собой важную справочную информацию для оценки конструкции, испытаний и производительности применимого оборудования.

Можно ли использовать КРУП на открытом воздухе?

Да, версии для наружного применения могут быть спроектированы с соответствующей защитой корпуса и устойчивостью к воздействию окружающей среды. Однако наружная установка требует особого учета влажности, температуры, пыли, коррозии, солнечного воздействия и условий на месте.

Какие документы покупатель должен запросить у производителя?

В зависимости от проекта полезная документация может включать в себя технический паспорт, однолинейную схему, общий чертеж, схему подключения, документацию по типовым испытаниям, протоколы регламентных испытаний, руководство по установке, руководство по эксплуатации и соответствующие сертификаты.

Как правильно выбрать главное распределительное устройство?

Начните с сетевого напряжения, постоянного тока, уровня неисправности, философии защиты, конфигурации кабеля, требований к изоляции, условий окружающей среды, места для установки, требований безопасности и применимых стандартов. Затем эти параметры следует сопоставить с протестированной конфигурацией продукта производителя.

12. Заключение

Главное распределительное устройство переменного тока в металлическом корпусе играет важную роль в современном распределении среднего напряжения, поскольку оно сочетает в себе компактную конструкцию, управляемое переключение, изоляцию повреждений, заземление и функции защиты в едином узле. Его ценность особенно очевидна в сетях, где важны непрерывность поставок, ограниченное пространство для установки, эксплуатационная безопасность и упрощенная архитектура распределения.

Для инженеров и отделов закупок наиболее надежным подходом является выбор оборудования в соответствии со всей электрической системой, а не сосредоточение внимания на одной спецификации, такой как номинальный ток или размер шкафа. Уровень напряжения, ток повреждения, координация изоляции, стратегия защиты, условия окружающей среды, характеристики внутренней дуги, расположение кабелей, блокировка, тестирование и будущее расширение — все это следует рассматривать вместе.
