Кольцевая силовая установка или коробчатая подстанция: что нужно вашему проекту?

В проектах распределения 10–35 кВ в одном и том же обзоре проекта часто упоминаются кольцевая главная ячейка (RMU) и коробчатая подстанция. Поскольку оба они компактны и оба производятся на заводе, их иногда рассматривают как конкурирующие варианты. Это не так. Решение сводится к одному вопросу о планируемом узле: нужно ли этой точке понижать напряжение и распределять низковольтную мощность или нужно только коммутировать, секционировать и соединять линии?Чжэцзян Дэян Электрик Ко., Лтд. (DEYAN ELECTRIC), которая производит обе линейки продуктов, устанавливает практические границы ниже.

I. Две разные работы

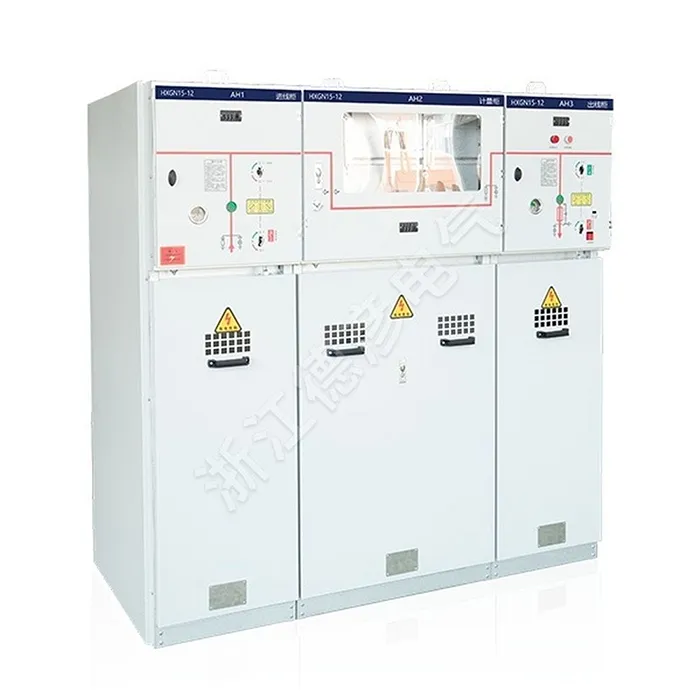

Кольцевой главный блок — распределительное устройство в металлическом корпусе, используемое в кольцевых сетях среднего напряжения 10–24 кВ. Его внутренними компонентами являются выключатели нагрузки, заземлители и предохранители. Он выполняет коммутацию, секционирование линий, изоляцию неисправностей и передачу нагрузки, так что повреждение на одном участке кабеля можно отключить, не прерывая питание остальной части кольца. Он не меняет напряжение.

Подстанция коробчатого типа объединяет прием электроэнергии высокого напряжения, распределительный трансформатор и распределение электроэнергии низкого напряжения вместе со счетчиками и ограждением в одной полностью закрытой подвижной стальной конструкции. Он изготавливается на заводе, поставляется как единое целое, а на выходе получается низковольтная энергия для конечных потребителей.

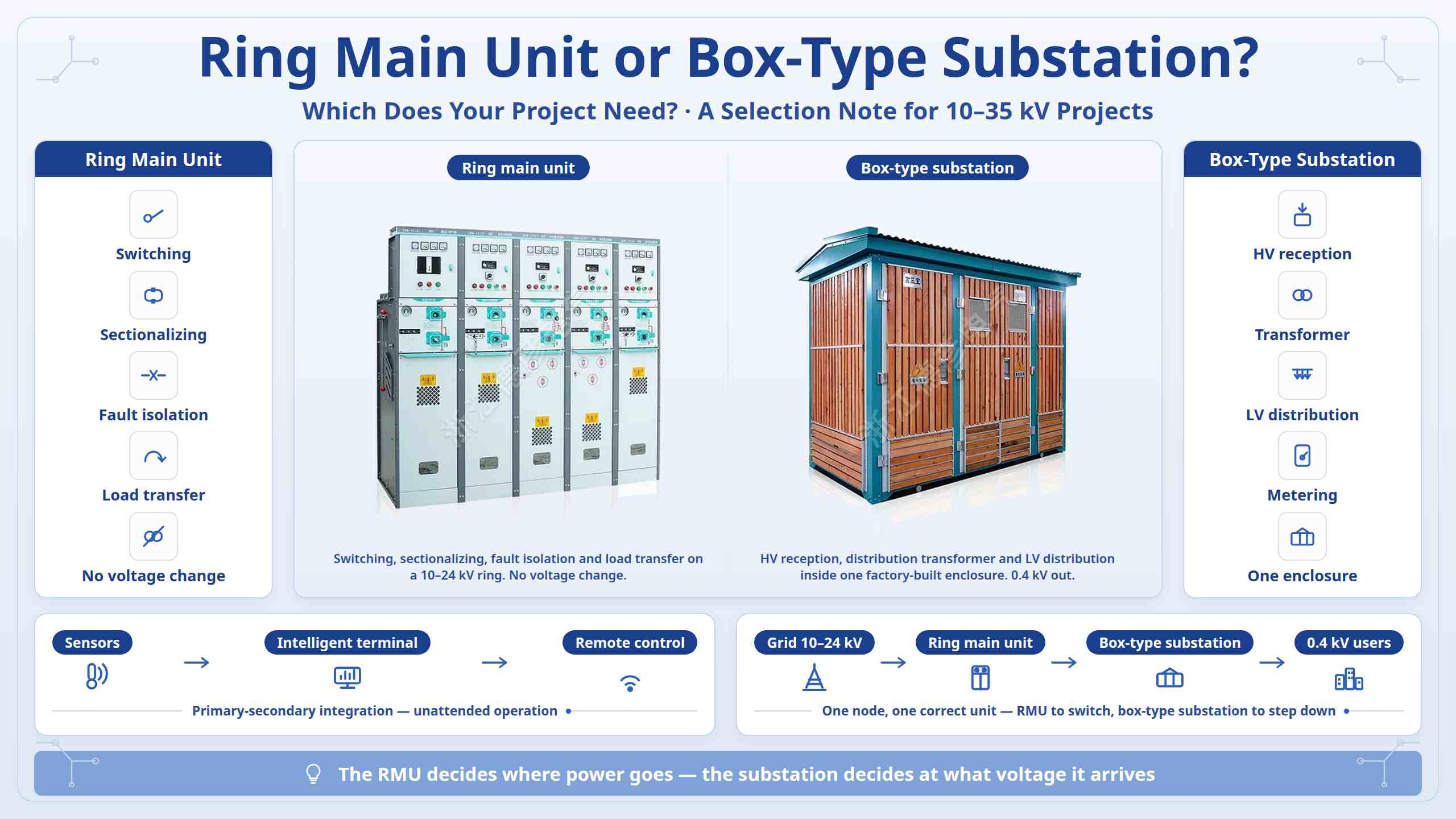

В одной строке: RMU решает, куда подается электроэнергия; подстанция коробчатого типа сама решает, с каким напряжением оно поступает и как распределяется.

II. Сопоставление модели с вашим сценарием

Модернизация городского кабеля с кольцевым питанием с двойным питанием и отсутствием необходимости местного понижения мощности для RMU. Точки нагрузки, требующие исходящей мощности 0,4 кВ — жилые помещения, мастерские, коммерческие зоны, зарядные станции — требуют установки подстанции коробчатого типа. На открытом воздухе, в узких, влажных или пыльных помещениях лучше использовать RMU с газовой изоляцией, герметичный резервуар которого устойчив к конденсации, пыли и соляному туману и требует гораздо меньшего контроля. В фотоэлектрических проектах, хранилищах и зарядных станциях используются оба: повышающие подстанции и шкафы, подключенные к сети, обеспечивают преобразование и подключение к сети, а RMU с элегазовой изоляцией обеспечивают сбор и переключение в пределах контролируемой площади.

III. В большинстве проектов они работают вместе

На многих подстанциях коробчатого типа высоковольтные входные и отходящие блоки сами являются кольцевыми главными блоками с выключателями нагрузки. RMU является коммутационным компонентом; Подстанция представляет собой оболочку, которая обеспечивает преобразование и распределение низкого напряжения вокруг нее. Таким образом, граница скорее практична, чем конкурентна: если узел только переключается и секционируется, укажите RMU; если надо еще и отойти и раздать, указать подстанцию ​​коробчатого типа; и если эта станция также является частью кольцевой сети, они указываются вместе. В настоящее время основным направлением для обоих является интеграция первичной и вторичной систем: датчики и блоки мониторинга внутри шкафа в сочетании с внешним интеллектуальным распределительным терминалом, обеспечивающим загрузку данных в реальном времени, автоматическое обнаружение и изоляцию неисправностей, дистанционное управление переключением и работу без присмотра.

IV. Что проверить перед подтверждением модели

Сначала определите, является ли сеть радиальной или кольцевой с двойным питанием — только это определяет, нужен ли RMU. Затем проверьте номинальное напряжение (10/24/35 кВ), номинальный ток и ток отключения при коротком замыкании с согласованными настройками защиты; условия на месте, включая пространство, влажность, пыль, соляной туман и степень защиты, при необходимости взрывозащищенное оборудование согласно GB 50058; и требования к нагрузке, такие как мощность трансформатора, отходящие цепи и возможное перемещение. Сопоставьте первоначальные затраты со стоимостью жизненного цикла: оборудование с воздушной изоляцией подходит для сухих помещений внутри помещений с выделенным обслуживающим персоналом, тогда как оборудование с газовой изоляцией стоит дороже, но сокращает объем технического обслуживания на открытых площадках или в труднодоступных для проверки местах.
