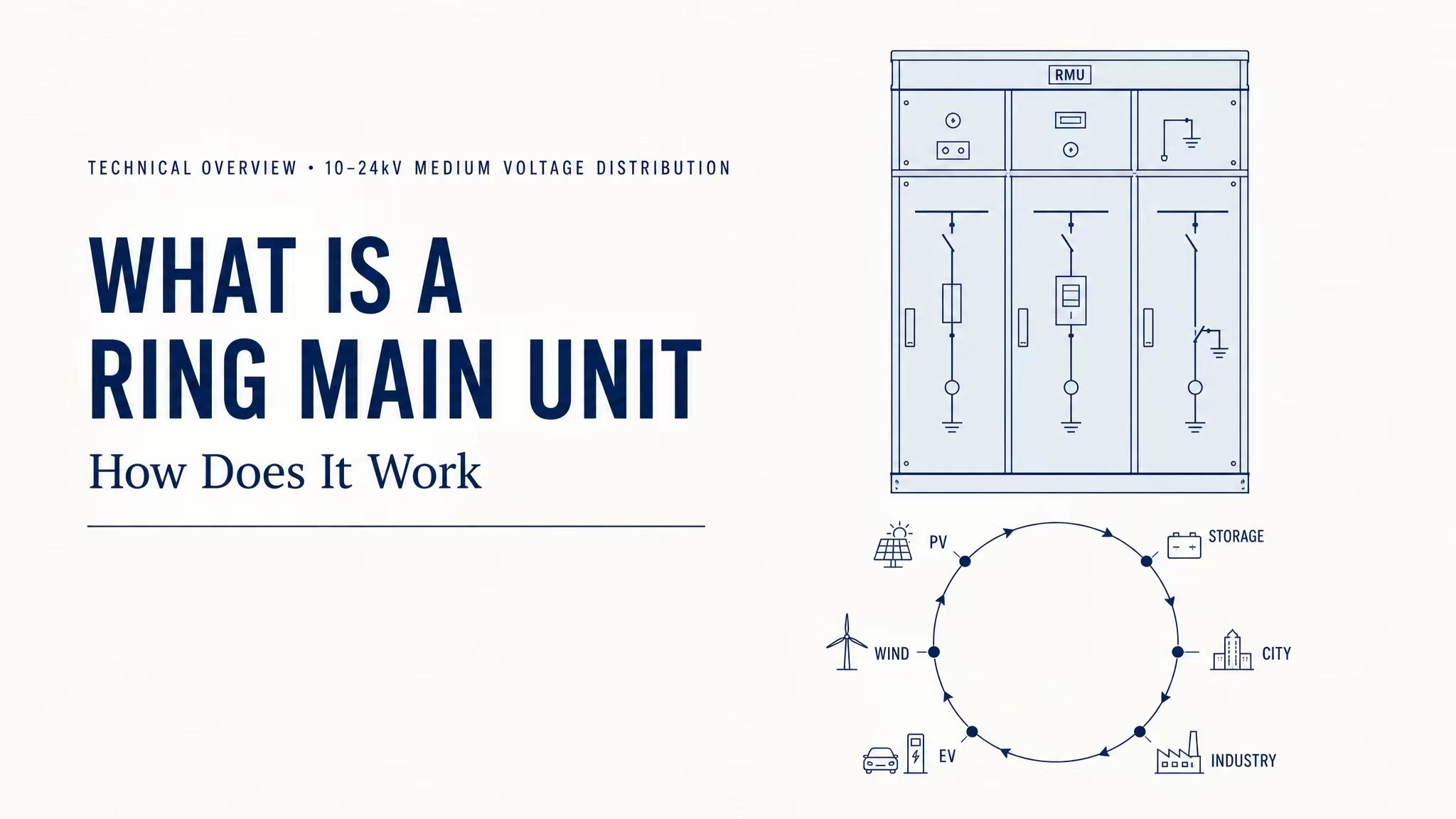

Что такое кольцевой основной блок и как он работает

В реконструкции городских кабельных трубопроводов, поддержке распределения электроэнергии для новой энергии и проектах электроснабжения жилых комплексов и промышленных парков,Кольцевые основные блоки(РМУ) служат основным распределительным устройством в кольцевых распределительных сетях среднего напряжения 10-24 кВ. Благодаря компактной конструкции шкафа, надежным узлам выключателя нагрузки и гибкому кольцевому режиму электропитания, RMU стали основным оборудованием для наружного распределения электроэнергии, согласования коробчатых подстанций и распределения электроэнергии по подземным трубопроводам. В этом документе представлено подробное введение, охватывающее основные принципы работы оборудования, пять основных преимуществ, применимые площадки, регулярные проверки и техническое обслуживание, а также технические тенденции в области новых экологически чистых RMU с элегазовой изоляцией в отрасли, соответствующие общим ключевым словам поиска в электротехническом секторе.

I. Основной принцип работы

Кольцевой источник питания представляет собой формирование замкнутого кольцевого контура питания путем соединения нескольких высоковольтных кабелей встык. RMU, оснащенные внутренними компонентами, включая выключатели нагрузки, заземлители и предохранители, контролируют подключение и отключение кабельных линий внутри контура.

При возникновении короткого замыкания или повреждения кабеля на одном участке кольцевой сети RMU может быстро отключить неисправный сегмент. Звуковые цепи по-прежнему могут передавать мощность в двух направлениях, избегая перебоев в подаче электроэнергии по всей территории и значительно улучшая стабильность электроснабжения городских распределительных сетей - это их основная функция, которая отличает их от обычных высоковольтных распределительных шкафов.

II. Пять основных функций продукта

1. Компактная конструкция шкафа для экономии места при установке.
Благодаря модульной интегрированной конструкции его общий объем намного меньше, чем у обычных высоковольтных распределительных шкафов. Его можно устанавливать непосредственно в зеленых полосах дорог, кабельных колодцах и тесных подземных распределительных помещениях, что делает его идеальным для наружных распределительных точек с ограниченным пространством в городах.

2. Несколько дополнительных изоляционных материалов с выдающимися характеристиками безопасности.

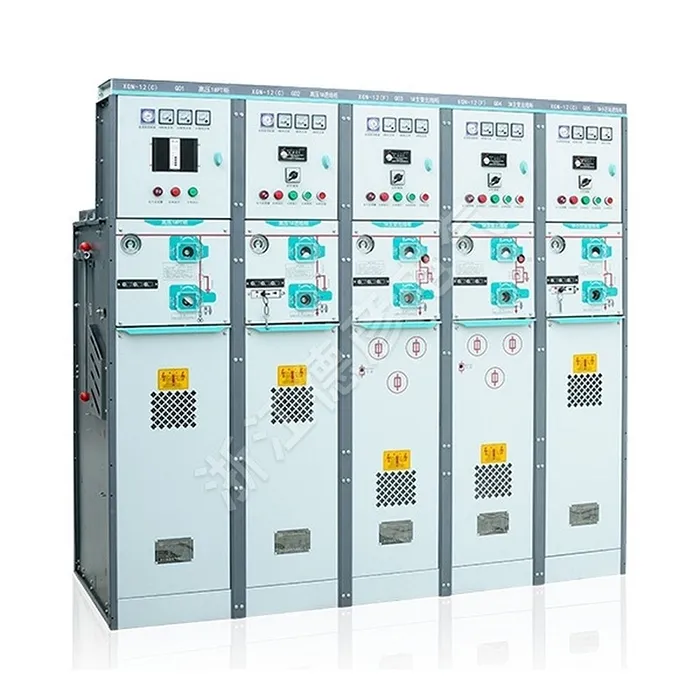

Рынок предлагает различные типы, в том числе продукты с элегазовой изоляцией, экологически чистые продукты с газовой изоляцией, сухой воздух, твердой изоляцией и воздушной изоляцией. Полностью герметичная конструкция шкафа является водонепроницаемой и пыленепроницаемой со степенью защиты IP67, устойчивой к эрозии от дождя, песка, влаги и прибрежного соляного тумана для круглосуточной работы на открытом воздухе.

3. Кольцевой источник питания с быстрой изоляцией неисправностей.
Он поддерживает кольцевое переключение двойного питания. Как только в одной из ветвей возникает неисправность, устройство мгновенно блокирует и изолирует неисправность, не прерывая электроснабжение других пользователей, что делает его незаменимым при модернизации и реконструкции электросетей в старых городских районах.

4. Простая конструкция с длительным сроком службы без обслуживания.
Внутренние компоненты RMU с элегазовой изоляцией не подвержены окислению окружающим воздухом, что снижает нагрузку на ежедневные проверки. Механические выключатели нагрузки обладают высокой прочностью и выдерживают частые переключения.

5. Поддержка интеллектуального обновления посредством первичной и вторичной интеграции.
Новые интеллектуальные модули RMU оснащены сенсорными терминалами для дистанционного контроля температуры, давления газа и сигналов неисправности линии. Совместимые с серверными системами интеллектуальных сетей, они обеспечивают автоматическую работу и автоматическую сигнализацию о неисправностях, что соответствует тенденции интеллектуального преобразования распределения электроэнергии.

III. Основные сценарии применения

● Реконструкция подземного кабеля в старых городских районах.и наружные кольцевые сети распределения электроэнергии вдоль городских дорог

● Высоковольтные распределительные устройства для жилых кварталов, коммерческих комплексов.и подземные гаражи

● Шкафы входящих и исходящих распределительных устройств.внутри коробчатых подстанций

● Распределение электроэнергии с подключением к сети 10 кВ.для фотоэлектрических электростанций и проектов распределенного хранения энергии

● Поддержка систем электроснабжения индустриальных парков, промзон, шахт.и скоростная инфраструктура

● Наружные кольцевые точки электроснабжения на прибрежных улицах, в городах и сельской местности;антикоррозийные шкафы адаптируются к суровым условиям эксплуатации

IV. Стандартные методы ежедневного обслуживания

1. Регулярно осматривайте корпус снаружи.на наличие вмятин, коррозии или старения/повреждения уплотнительных полос на дверцах шкафов; отремонтируйте сколы краски, чтобы предотвратить ржавчину и попадание воды.

2. Периодически проверяйте давление в газовой камере.моделей с элегазовой изоляцией и оперативно устраняйте сигналы тревоги об утечке низкого давления.

3. Неоднократно проверяйте плавность переключения.выключателей нагрузки и заземлителей, а также очистите скопившуюся пыль и мусор внутри шкафа.

4. Проверьте температуру кабельных соединений.для устранения скрытых опасностей, таких как незакрепленные и перегретые клеммы проводки.

5. Регулярно проводите испытания изоляции на выдерживаемое напряжение.и проверьте нормальную работу интеллектуальных терминалов мониторинга и индикаторов неисправностей.

V. Тенденции развития отрасли

Благодаря политике Dual Carbon экологически чистые RMU с сухой воздушной изоляцией приобретают широкую популярность. Они заменяют традиционный парниковый газ гексафторид серы чистым воздухом в качестве изолирующей среды, обеспечивая превосходные экологические характеристики. Между тем, первичная-вторичная интеграция, миниатюризация и интеллект стали основными направлениями отрасли, а RMU продолжают оказывать надежную поддержку в построении городских интеллектуальных распределительных сетей.
