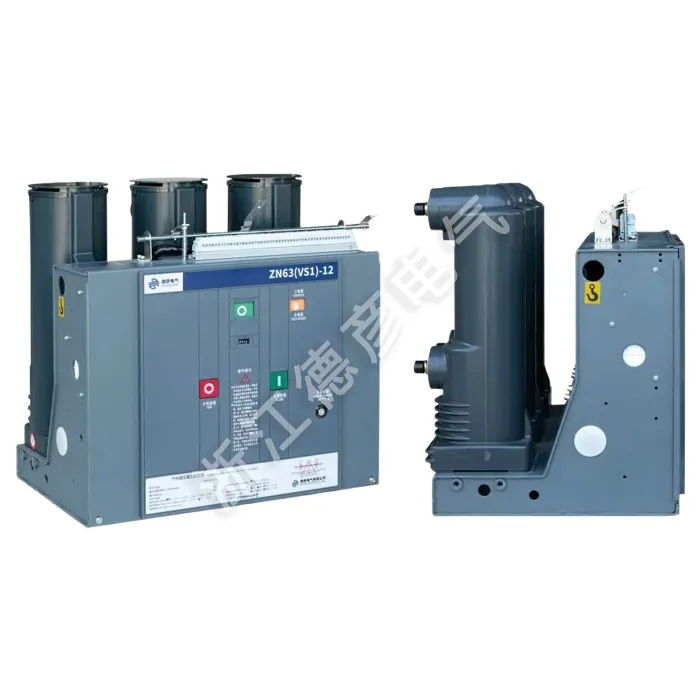

Стационарный высоковольтный вакуумный выключатель для внутреннего применения

Deyan Electric — профессиональный поставщик с богатым опытом производства промышленных электроприборов. Стационарный высоковольтный вакуумный выключатель внутреннего назначения, предназначенный для систем 12 кВ. Используя передовую технологию вакуумного прерывания, он обеспечивает надежное отключение тока, минимальное обслуживание и повышенную безопасность. Компактный и универсальный, он идеально подходит для распределения и защиты электроэнергии в различных отраслях промышленности и коммунального хозяйства.

Отправить запрос

Описание продукта

Стационарный внутренний вакуумный выключатель представляет собой внутреннее распределительное устройство трехфазного переменного тока частотой 50 Гц и напряжением 12 кВ. Он подходит для управления и защиты промышленных предприятий, электростанций, подстанций и электроустановок, а также подходит для объектов частой эксплуатации. Приводной механизм и корпус выключателя интегрированы. Он может быть выполнен в виде стационарного установочного блока или оснащен специальным приводным механизмом, образующим выдвижной блок для использования. Основная часть цепи стационарного внутреннего вакуумного выключателя может иметь встроенный затвердевший клеммный полюс для достижения миниатюризации, высокой надежности и отсутствия необходимости обслуживания автоматического выключателя. Он может быть оснащен распределительными шкафами выдвижного типа среднего размера KYN28-12(GZS), а фиксированный тип также может использоваться в распределительных шкафах фиксированного типа XGN.

Параметр продукта (спецификация)

Серийный номер	Имя		Единица	Данные
1	Номинальное напряжение		кВ	12
2	Максимальное рабочее напряжение		КВ	12
3	Номинальный ток		A	630 1250	630 1250 16:00 2000 2500 3150		1250 1600 2000 2500 3150 4000
4	Номинальный ток отключения короткого замыкания (номинальный ток термостабильности – среднеквадратичное значение)		КА	20/25	31.5		40
5	Номинальный ток замыкания короткого замыкания (пиковый)		КА	50/63	80		100
6	Номинальный пиковый выдерживаемый ток (номинальный ток динамической стабильности - пик)		КА	50/63	80		100
7	Номинальный ток короткого замыкания 4S		КА	20/25	31.5		20/25
8	Номинальный уровень изоляции	Выдерживаемое рабочее напряжение (до и после номинального отключения)/1 мин. Выдерживаемое напряжение промышленной частоты	КВ	Земля 42 (Перерыв 48)
		Выдерживаемое напряжение (до и после номинального отключения) / Пиковое номинальное выдерживаемое напряжение грозового импульса		Земля 75 (Перерыв 85)
9	Номинальное время термической стабильности		S	4
10	Номинальная последовательность операций			Раздельный -0,3S - Комбинированный -180S - Комбинированный
11	Механическая жизнь		Второй	20000
12	Номинальный ток отключения при коротком замыкании Количество разрывов		Второй	50
13	Номинальное замыкающее напряжение рабочего механизма (постоянный ток)		v	110 220 переменного тока, постоянного тока
14	Номинальное напряжение открытия рабочего механизма (постоянный ток)		v	110 220 переменного тока, постоянного тока
15	Контактный зазор		мм	11±1
16	Избыточный ход (длина сжатия контактной пружины)		мм	3,5±0,5
17	Трехфазное время задержки закрытия и открытия		РС	≤2
18	Время дребезга контакта при закрытии		РС	≤2
19	Средняя скорость срабатывания		РС	0,9~1,2
	Средняя скорость закрытия		РС	0,5-~0,8
20	Время работы	При максимальном рабочем напряжении	S	≤0,05
21		При минимальном рабочем напряжении		≤0,08
22	Время закрытия		S	0.1
23	Сопротивление каждой фазы главной цепи		мкОм	630 ≤50		1250 ≤ 45
24	Допустимая совокупная толщина износа для подвижных и неподвижных контактов		мм	3

Особенности продукта и применение

Расширенное прерывание вакуума

Фиксированный и компактный дизайн

Высокая безопасность и надежность

Пружинный рабочий механизм

Универсальный диапазон применения

◇ Компактные вторичные подстанции

◇ Малые промышленные и горнодобывающие предприятия

◇ Ветроэлектростанции

◇ Гостиницы, торговые центры, офисные здания, коммерческие центры и т. д.

◇ C- Блок выключателя нагрузки

◇ Блок подключения кабеля D-Direct

◇ Блок подключения кабеля De-Direct с заземлителем

◇ F- Комбинированный выключатель нагрузки-предохранитель

◇ V- Вакуумный выключатель

Fixed Indoor High-Voltage Vacuum Circuit Breaker
