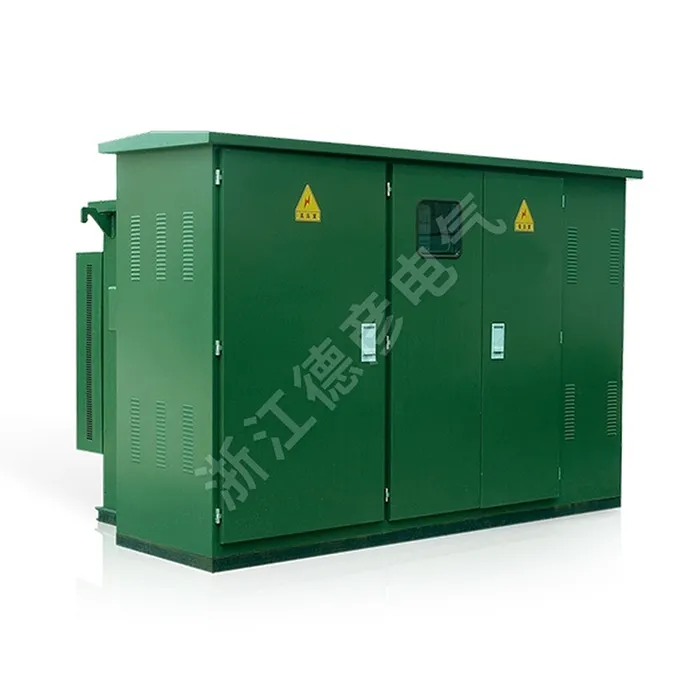

Сборная подстанция коробчатого типа в американском стиле

Deyan Electric — профессиональный поставщик с богатым опытом производства промышленных электроприборов. Сборная коробчатая подстанция американского типа представляет собой компактное, полностью интегрированное решение для распределения электроэнергии 10–35 кВ. Он имеет защищенный от несанкционированного доступа и атмосферных воздействий стальной корпус с классическим эстетичным дизайном. Этот модуль «подключи и работай» объединяет высоковольтный кольцевой главный блок, трансформатор с низкими потерями и низковольтное распределительное устройство в единую надежную систему. Он обеспечивает надежную работу, простоту установки и идеально подходит для общественных, жилых помещений и промышленных помещений.

Отправить запрос

Описание продукта

Сборная подстанция коробчатого типа американского типа включает в себя передовые международные технологии и адаптирована к отечественным условиям. Сборная подстанция коробчатого типа в американском стиле отличается компактной конструкцией, простотой установки и обслуживания, низким уровнем шума, низкими потерями, защитой от кражи, высокой перегрузочной способностью и комплексными мерами безопасности. Подходит для новых жилых районов, зеленых зон, парков, вокзалов, отелей, строительных площадок, аэропортов и т.п.

Параметр продукта (спецификация)

Серийный номер	Имя	Единица	Технические характеристики
1	Номинальное напряжение	кв	10/0,4 (высокое давление/низкое давление)
2	Максимальное рабочее напряжение	кв	12 (сторона высокого напряжения)
3	Номинальная частота	Гц	50
4	Номинальная мощность	КВА	50-1600
5	Выдерживаемое напряжение промышленной частоты в течение 1 минуты	КВ	35
6	Импульсное напряжение молнии	КВ	75
7	Метод охлаждения		Маслопогруженное самоохлаждающееся
8	Ток отключения резервного высоковольтного предохранителя	кА	50
9	Ток отключения вставного предохранителя	КА	2.5
10	Температура окружающей среды	℃	-35-+40
11	Допустимое превышение температуры катушки	k	65
12	Регулирование напряжения холостого хода		±5% или ±2 × 2,5%
13	Уровень шума	дБ	50
14	Рейтинг защиты		IP43

Таблица технических характеристик трансформатора

Оснащен новым сердечником трансформатора серии S9, который обеспечивает низкие потери, отличную перегрузочную способность и высокую устойчивость к короткому замыканию. Все крепления обработаны противорасшатывающими средствами, исключающими необходимость подъема стержня. В качестве альтернативы также доступны превосходные трансформаторы серий S10 и S11.

Мощность кВА	Напряжение, кВ		Обозначение группы соединений	Ток холостого хода %			Ток холостого хода %			Импеданс Напряжение %	S9	С10	С11
Мощность кВА	Высокое давление	Низкое давление	Обозначение группы соединений	S9	С10	С11	S9	S9	С11	Импеданс Напряжение %	S9	С10	С11
50	10±5% или ±2×2,5%	0.4	Dyn11или Yyn0	2.0	1.9	0.75	0.17	0.15	0.12		0.87	0.83	0.87
63				1.9	1.8	0.7	0.2	0.18	0.14		1.04	0.99	1.04
80				1.9	1.7	0.7	0.25	0.22	0.175		1.25	1.2	1.25
100				1.8	1.55	0.65	0.29	0.26	0.2		1.5	1.42	1.5
125				1.7	1.45	0.65	0.34	0.3	0.235	4.0	1.8	1.72	1.8
160				1.6	1.3	0.6	0.4	0.36	0.27		2.2	2.12	2.2
200				1.5	1.2	0.55	0.48	0.43	0.33		2.6	2.5	2.6
250				1.4	1.1	0.5	0.56	0.5	0.39		3.05	2.9	3.05
315				1.4	1.0	0.45	0.67	0.29	0.465		3.65	3.45	3.65
400				1.3	1.0	0.4	0.8	0.71	0.56		4.3	4.15	4.3
500				1.2	1.0	0.4	0.96	0.85	0.67		5.15	4.82	5.15
630				1.1	0.8	0.4	1.2	1.6	0.81		6.2	5.86	6.2
800				1.0	0.7	0.35	1.4	1.23	0.98		7.5	7.2	7.5
1000				1.0	0.6	0.3	1.7	1.5	1.15	4.5	10.3	9.8	10.3
250				0.9	0.6	0.27	1.95	1.72	1.36		12.0	12.2	12.0

Особенности продукта и применение

Интегрированный и компактный дизайн

Масляный сердечник трансформатора

Высокая безопасность и защита от несанкционированного доступа

Предварительно протестировано на надежность

Гибкая установка и заземление

Сайты приложений

◇ Компактные вторичные подстанции

◇ Малые промышленные и горнодобывающие предприятия

◇ Ветроэлектростанции

◇ Гостиницы, торговые центры, офисные здания, коммерческие центры и т. д.

◇ C- Блок выключателя нагрузки

◇ Блок подключения кабеля D-Direct

◇ Блок подключения кабеля De-Direct с заземлителем

◇ F- Комбинированный выключатель нагрузки-предохранитель

◇ V- Вакуумный выключатель

American-style Prefabricated Box-Type Substation
