Сборная подстанция кабинного типа

Deyan Electric — профессиональный поставщик с богатым опытом производства промышленных электроприборов. Сборная подстанция кабинного типа представляет собой компактное, полностью интегрированное энергетическое решение, рассчитанное на класс напряжения 40,5 кВ. Это прочное, защищенное от атмосферных воздействий устройство объединяет распределительное устройство высокого напряжения, трансформатор и распределительное устройство низкого напряжения в одном предварительно собранном корпусе. Он обеспечивает надежную работу, повышенную безопасность и идеально подходит для быстрого развертывания в промышленности, горнодобывающей промышленности и коммунальном хозяйстве, где требуется надежное распределение среднего напряжения.

Отправить запрос

Описание продукта

Сборные подстанции кабинного типа получили широкое распространение за рубежом с 1980-х годов, например, полностью модульные подстанции на 33 кВ в США, подстанции на 66 кВ в Японии и контейнерные корпуса ABB, широко используемые на Ближнем Востоке.

В Китае обычно используются подстанции коробчатого типа 35 кВ и 10 кВ, а также контейнерные SVG, противообледенительные системы постоянного тока и модульные фотоэлектрические инверторы. В 2013 году Государственная сетевая корпорация инициировала демонстрацию интеллектуальных подстанций по принципу «стандартизированного проектирования, заводского производства, модульного строительства и механизированного монтажа», заменяя традиционные здания сборными модулями. Примерами такого подхода являются такие проекты, как подстанции AIS Chongqing Dashishi 220 кВ и Hubei Future City 110 кВ.

Эти разработки сборных подстанций кабинного типа накопили ценный опыт и послужили толчком к инновациям в отечественном оборудовании. Наша компания специализируется на проектировании и производстве широкого спектра контейнерных решений, включая корпуса функционального оборудования, модульные здания, стандартные и специальные логистические контейнеры, а также сопутствующие компоненты и аксессуары.

Параметр продукта (спецификация)

Категория	Параметр	Типичное значение/спецификация
Сторона высокого напряжения (ВН)	Номинальное напряжение	40,5 кВ
	Номинальная частота	50 Гц/60 Гц
	Номинальный ток	1250 А, 1600 А, 2000 А (или по индивидуальному заказу)
	Номинальный кратковременный выдерживаемый ток	25 кА/4 с
	Выдерживаемое напряжение грозового импульса	185 кВ
	Выдерживаемое напряжение мощности и частоты	95 кВ/1 мин
Трансформатор	Номинальная мощность	1000 кВА – 10 000 кВА (настраиваемый)
	Коэффициент напряжения	35 кВ ± 2×2,5%/10,5 кВ (или 0,4 кВ)
	Соединение обмоток	Дин11 (общий)
	Тип	Масляного или сухого типа
Сторона низкого напряжения (LV)	Номинальное напряжение	0,4 кВ/0,69 кВ
	Номинальный ток (главная шина)	До 5000 А
	Номинальный кратковременный выдерживаемый ток	50 кА/1 с
	Входящие/исходящие выключатели	АКВ / MCCB
Корпус кабины	Структура	Сборные модульные стальные конструкции
	Степень защиты (код IP)	IP43 или выше
	Управление температурным режимом	Естественная вентиляция, принудительная вентиляция или кондиционирование воздуха
	Срок службы	> 30 лет
Стандарты и безопасность	Применимые стандарты	МЭК 62271, ГБ/Т 17467 и т. д.
Стандарты и безопасность	Огненная производительность	Огнестойкие материалы и огнестойкие перегородки

Особенности продукта и применение

Интегрированная конструкция «подключи и работай»

Прочный и защищенный от атмосферных воздействий корпус кабины

Повышенная безопасность за счет отдельных отсеков

Оптимизирован для простоты обслуживания и гибкости

Заводские испытания для гарантированной надежности

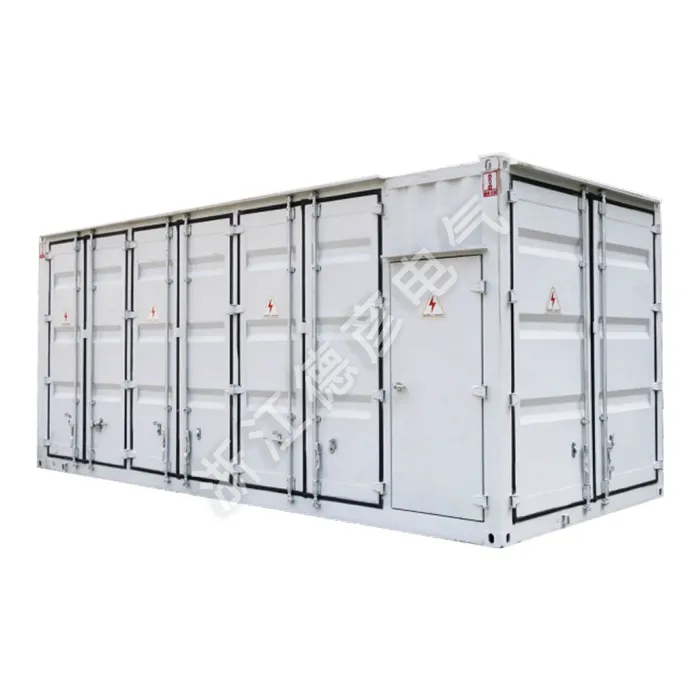

Prefabricated Cabin-Type Substation
