Сборные подстанции высокого/низкого напряжения

Deyan Electric — профессиональный поставщик с богатым опытом производства промышленных электроприборов. Сборная подстанция высокого/низкого напряжения представляет собой компактное, полностью закрытое и проверенное типовое решение для распределения электроэнергии от 12 кВ до 400 В. Этот модуль «подключи и работай» объединяет трансформатор, распределительное устройство высокого/низкого напряжения и системы управления в одном прочном и защищенном от атмосферных воздействий корпусе. Он обеспечивает надежное энергоснабжение, повышенную безопасность и идеально подходит для быстрого развертывания в городских, промышленных и коммерческих целях.

Отправить запрос

Описание продукта

Сборные подстанции высокого/низкого напряжения широко используются при модернизации городских сетей, жилых комплексов, высотных зданий, промышленных и горнодобывающих объектов, отелей, торговых центров, аэропортов, железных дорог, нефтяных месторождений, доков, автомагистралей и временных энергетических объектов как для внутреннего, так и для наружного применения.

Сборная подстанция высокого/низкого напряжения представляет собой полностью интегрированное компактное решение для преобразования среднего напряжения (например, 12 кВ или 40,5 кВ) в низкое напряжение (400 В). Это устройство «подключи и работай» объединяет трансформаторы, распределительное устройство высокого/низкого напряжения и системы управления в прочном, защищенном от атмосферных воздействий корпусе. Он обеспечивает надежное распределение электроэнергии, обеспечивает быстрое развертывание на месте с минимальными строительными работами и идеально подходит для городских, промышленных и возобновляемых источников энергии.

Параметр продукта (спецификация)

● Технические характеристики выключателя нагрузки.

Серийный номер	Имя	Единица	Выключатель нагрузки FKN12-12	FZN25-12 Вакуумный выключатель нагрузки
1	Номинальное напряжение	кВ	10
2	Максимальное рабочее напряжение	кВ	12
3	Номинальная частота	Гц	50
4	Номинальный ток	A	630
5	Номинальный ток отключающей нагрузки	A	630
6	Ток термостабильности (RMS)	кА/с	20/2	20/4
7	Динамический ток стабильности	кА	50	50
8	Ток замыкания короткого замыкания (пиковый)	КА	50	50
9	Разрывные циклы при полной нагрузке	Второй	20	10000
10	Механическая жизнь	Второй	2000	10000
11	Выдерживаемое напряжение промышленной частоты в течение 1 мин (фаза-фаза и фаза-земля)	кВ	42	42
12	Импульсное напряжение молнии (относительно и относительно земли)	кВ	75	75

● Технические характеристики высоковольтных предохранителей.

Серийный номер		Номинальное напряжение (кВ)	Разрывной ток (А)	Разрывной ток (КА)	Номинал предохранителя (А)
Британская модель	Отечественная модель	Номинальное напряжение (кВ)	Разрывной ток (А)	Разрывной ток (КА)	Номинал предохранителя (А)
СДЛ※J		12	40	31.5	6,3 10 16 20 25 31,5 40
СДЛ※J	ХРНТ-12	12	100	31.5	50 63 71 80 100
СДЛ※J		12	125	31.5	125

*Примечание: зависит от того, установлена ли ответная планка. N означает отсутствие нападающего, A означает наличие нападающего.

Серийный номер	Тип устройства отключения	Номинальный ток расцепителя А	Отключающая способность кА (380 В переменного тока)
ДВ15-630		315 400 630	40
ДВ15-1000		630 800 1000	50
ДВ15-1600	Термоэлектромагнитный или электронный	1600	50
ДВ15-2500		1600,2000,2500	60
CW1-2000		630,800,1000,1250,1600,2000	65(80)
CW1-3200	Разумный	2000,2500,3200	100

Особенности продукта и применение

Компактная интегрированная конструкция «подключи и работай»

Прочный и защищенный от атмосферных воздействий корпус

Высокая безопасность и надежность

Отличная производительность трансформатора

Гибкая конфигурация и простота обслуживания

Сайты приложений

◇ Компактные вторичные подстанции

◇ Малые промышленные и горнодобывающие предприятия

◇ Ветроэлектростанции

◇ Гостиницы, торговые центры, офисные здания, коммерческие центры и т. д.

◇ C- Блок выключателя нагрузки

◇ Блок подключения кабеля D-Direct

◇ Блок подключения кабеля De-Direct с заземлителем

◇ F- Комбинированный выключатель нагрузки-предохранитель

◇ V- Вакуумный выключатель

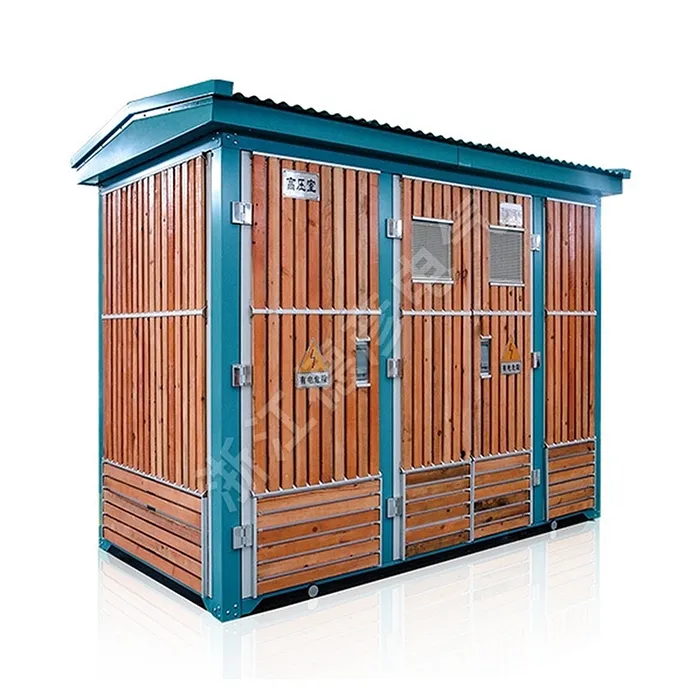

High/Low Voltage Prefabricated Substation
