Схема вынимаемого распределительного шкафа при извлечении

Deyan Electric — профессиональный поставщик с богатым опытом производства промышленных электроприборов. Выдвижной распределительный шкаф Outline by Extract имеет модульную выкатную конструкцию с номинальным рабочим напряжением до 660В. Его разделенная на отсеки структура обеспечивает безопасную работу, а стандартизированные функциональные блоки обеспечивают гибкую конфигурацию для приложений распределения мощности и управления двигателем.

Отправить запрос

Описание продукта

Шкаф распределительный вытяжной Контур вытяжкой широко применяется на электростанциях, металлургических прокатных заводах, нефтехимических заводах, предприятиях легкой и текстильной промышленности, в портах и доках, гостиницах и гостевых домах и т.п., в качестве системы распределения трехфазных четырех- или пятипроводных систем переменного тока напряжением 380 В или 660 В, частотой 50 Гц, номинальным током 5000 А и менее, для электропитания и централизованного управления двигателями.

Выдвижной распределительный шкаф Outline by Extraction прошел всесторонние типовые испытания и получил сертификат CCC. Это высококачественный сборный низковольтный распределительный шкаф, соответствующий следующим стандартам:

Национальный стандарт GB7251.1-2005 «Корпуса для низковольтных распределительных устройств» и международный стандарт IEC60439.1-1992 «Низковольтные распределительные устройства и оборудование управления».

Параметр продукта (спецификация)

Категория	Спецификация
Основные параметры
Номинальное рабочее напряжение	400 В/660 В
Номинальное напряжение изоляции	690В
Номинальная частота	50 Гц
Электрические характеристики
Номинальный ток главной шины	≤5000А
Пиковый выдерживаемый ток	176 кА (минимум 0,1 с)
Кратковременный выдерживаемый ток	100 кА (минимум 1 с)
Степень защиты
Корпус	IP30 (стандарт)
Внутренние отсеки	IP40 (для функциональных блоков)
Механические свойства
Механическая жизнь	Выдвижной механизм: ≥1000 операций.
	Автоматический выключатель: ≥10 000 операций.
Соответствие стандартам	МЭК 61439-1/2, ГБ 7251.1
Условия окружающей среды
Температура окружающей среды	от -5°С до +40°С
Относительная влажность	≤95% (без конденсации)
Высота	≤2000м
Основные компоненты
Автоматические выключатели	Совместим со стандартными автоматическими выключателями в литом корпусе.
Защитные устройства	Поддерживает различные цифровые реле и устройства мониторинга.
Специальные возможности
Система блокировки	Механические и электрические блокировки для безопасной эксплуатации.
Коммуникация	Дополнительный интерфейс связи (Modbus, Profibus)

Особенности продукта и применение

Усовершенствованная модульная выдвижная конструкция

Комплексная система защиты безопасности

Высокопроизводительные электрические параметры

Надежная структурная целостность

Возможность гибкой настройки

Сайты приложений

◇ Компактные вторичные подстанции

◇ Малые промышленные и горнодобывающие предприятия

◇ Ветроэлектростанции

◇ Гостиницы, торговые центры, офисные здания, коммерческие центры и т. д.

◇ C- Блок выключателя нагрузки

◇ Блок подключения кабеля D-Direct

◇ Блок подключения кабеля De-Direct с заземлителем

◇ F- Комбинированный выключатель нагрузки-предохранитель

◇ V- Вакуумный выключатель

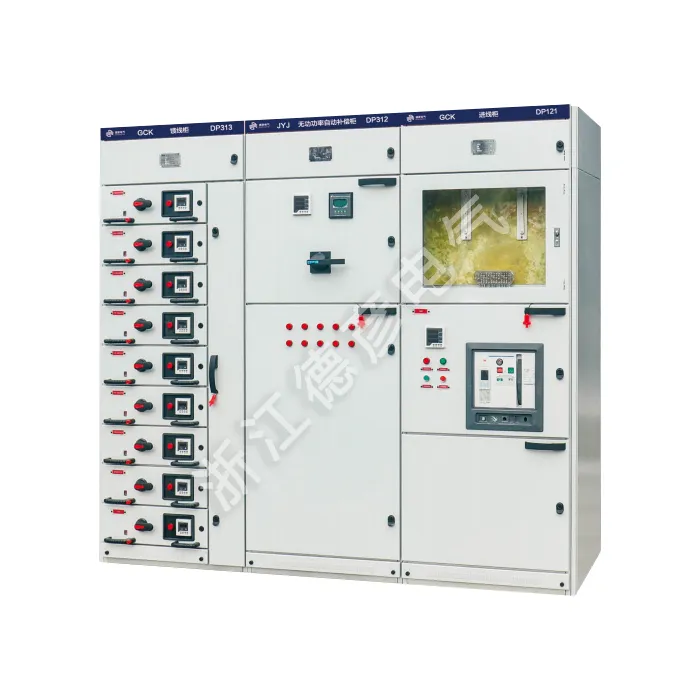

Extractable Switch Cabinet Outline By Extraction
