Почему распределительное устройство является ключевым узлом в современных энергосистемах?

В электроэнергетической системепередача электрической энергииОт электростанций до конечных пользователей включает в себя ряд сложных этапов управления, распределения и защиты. Этот процесс влечет за собой гораздо больше, чем просто соединение проводов; он опирается на сложный, скоординированный набор оборудования. Распределительное устройство, служащее критическим узлом в энергосети, выполняет функции, выходящие далеко за рамки простой концепции «переключения». По сути, это металлический корпус, объединяющий несколько функциональных блоков, отвечающих за основные операции, такие как замыкание и размыкание цепей, мониторинг состояния, защита от неисправностей и распределение мощности. Понимание распределительных устройств является ключом к пониманию того, как современные энергосистемы обеспечивают безопасное, надежное и гибкое энергоснабжение.

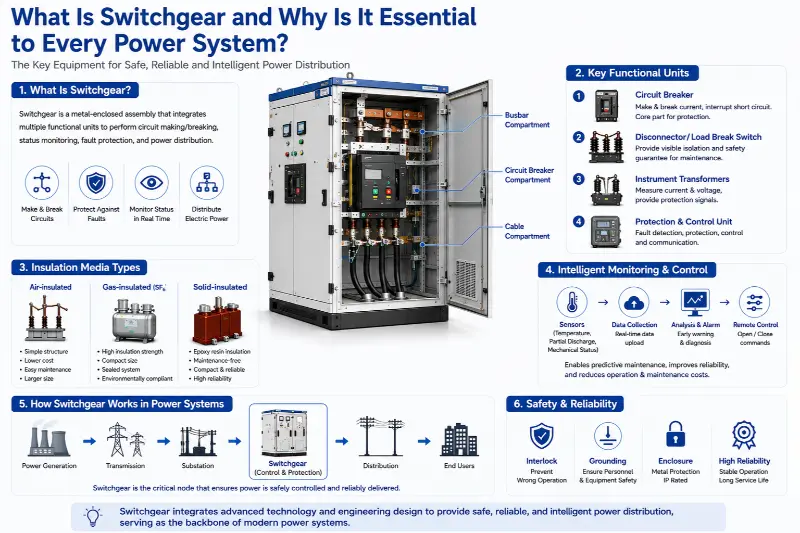

Основная ценность распределительного устройства заключается в его физической реализации «изоляции» и «управления». Энергосистемы должны выдерживать различные условия эксплуатации, включая регулярную передачу электроэнергии и отключения, безопасную изоляцию во время обслуживания оборудования и быстрое отключение во время сбоев. За счет механической комбинации и электрической блокировки внутренних функциональных блоков распределительное устройство стандартизирует и обеспечивает безопасность этих операций. Его металлический корпус обеспечивает надежный защитный барьер, физически отделяя компоненты под напряжением от внешней среды и персонала. Внутренние перегородки дополнительно разделяют блок на независимые отсеки, такие как отсек сборных шин, отсек автоматического выключателя и кабельный отсек. Такая конструкция гарантирует, что если неисправность возникает в одном отсеке, ее воздействие остается локализованным, предотвращая эскалацию инцидента. Эта модульная философия разделения на отсеки формирует основу того, как распределительное устройство обеспечивает общую стабильность системы.

С точки зрения функционального состава типичное распределительное устройство представляет собой не просто отдельное оборудование, а миниатюрную систему. Он состоит из нескольких ключевых функциональных блоков, работающих согласованно:

1. Блок включения и отключения главной цепи. Основным компонентом здесь является автоматический выключатель. Он способен замыкать и размыкать цепи при нормальных условиях нагрузки; что еще более важно, в случае короткого замыкания или серьезной перегрузки его внутренний механизм отключения позволяет ему автоматически отключиться в течение миллисекунд, прерывая ток повреждения. Его отключающая способность напрямую определяет величину коротких замыканий, с которыми может справиться распределительное устройство.

2. Защитная изоляция и видимый выключатель: Эту функцию в основном выполняют разъединители (изоляторы) или выключатели нагрузки. Разъединители используются после размыкания выключателя для создания четкого и надежного зазора с воздушной изоляцией, обеспечивающего видимую гарантию безопасности при обслуживании оборудования. Выключатели нагрузки можно разделить на следующие категории: 1. С воздушной изоляцией: в них в качестве основной изолирующей среды используется воздух при атмосферном давлении. К преимуществам относятся простая конструкция, низкие затраты и простота обслуживания. К недостаткам относятся громоздкий размер оборудования; поскольку воздух имеет относительно низкую диэлектрическую прочность, для обеспечения безопасности необходимы большие электрические зазоры. Внутренние компоненты также чувствительны к таким факторам окружающей среды, как влажность и пыль.

3. Газовая изоляция: Газ гексафторид серы (SF6) обычно используется в качестве изолирующей и дугогасительной среды. Газ SF6 обеспечивает превосходную изоляцию и способность гашения дуги, что позволяет распределительным устройствам, использующим эту технологию, быть очень компактными и занимать небольшую площадь, оставаясь при этом невосприимчивыми к внешним воздействиям окружающей среды. Однако эта технология в значительной степени опирается на методы газовой герметизации; кроме того, SF6 является мощным парниковым газом, и его сбор и утилизация подлежат строгим экологическим нормам.

4. Твердая изоляция: твердые материалы, такие как эпоксидная смола, используются для отливки или герметизации компонентов первичной цепи (например, автоматических выключателей, разъединителей) в единый интегрированный модуль. Эта технология полностью исключает влияние внешней среды и обеспечивает эксплуатацию без обслуживания, при этом габариты оборудования находятся между типами с воздушной и элегазовой изоляцией. Проблема заключается в чрезвычайно высоких требованиях к обработке материалов и конструкции рассеивания тепла.

В конструкции современных распределительных устройств все больше внимания уделяется наблюдаемости состояния и интеллектуальному управлению и техническому обслуживанию. Традиционные модели периодического обслуживания смещаются в сторону профилактического обслуживания на основе состояния. Для этого используются различные датчики, установленные внутри шкафа: датчики температуры контролируют выделение тепла на контактах и ​​в местах подключения шин; датчики частичных разрядов обнаруживают ранние дефекты внутренней изоляции; Датчики механических характеристик фиксируют скорость открытия и закрытия, а также время срабатывания автоматических выключателей. Собранные данные загружаются в серверную систему, где анализ больших данных обеспечивает раннее предупреждение о потенциальных неисправностях, обеспечивая целенаправленное обслуживание; это существенно повышает надежность электроснабжения и снижает затраты на эксплуатацию и техническое обслуживание.

Распределительное устройство не работает изолированно; его вторичная система управления служит нейронным интерфейсом для интеграции в современные интеллектуальные сети. С помощью стандартных протоколов связи данные, касающиеся защиты, измерений и состояния, могут передаваться в системы автоматизации подстанций или диспетчерские центры более высокого уровня. Он также может получать команды дистанционного управления для выполнения операций дистанционного открытия и закрытия. Эта возможность двунаправленного обмена информацией позволяет диспетчерам сети отслеживать рабочее состояние периферии сети в режиме реального времени и способствует быстрой локализации неисправностей и восстановлению электропитания — фундаментальным элементам построения самовосстанавливающейся сети.

Что касается установки и долгосрочной эксплуатации, на производительность распределительного устройства влияет множество факторов. Ровность основания установки, моменты затяжки шинных соединений и надежность заземляющей сети служат начальными условиями, определяющими ее ресурсную работоспособность. В процессе эксплуатации внутренние компоненты накапливают электрический и механический износ; соединения могут ослабнуть из-за теплового расширения/сжатия или электромагнитных сил, что приведет к перегреву; изоляционные материалы со временем постепенно стареют. Даже самое современное оборудование требует профессиональных проверок, мониторинга температуры и испытаний на частичные разряды для отслеживания изменений в его состоянии.

Являясь важнейшим узлом энергосистемы, распределительное устройство воплощает в себе философию проектирования, характеризующуюся высокой степенью интеграции, функциональной специализацией и акцентом на резервирование безопасности. От прочной внешней металлической оболочки до сложной внутренней электрической логики, от фундаментальных принципов физической изоляции до передовых технологий интеллектуального измерения — каждая деталь служит основной цели: созданию надежных контрольных точек и барьеров безопасности среди сложных потоков энергии. Глубокое понимание распределительных устройств показывает, что непрерывное и стабильное электроснабжение не может считаться чем-то само собой разумеющимся; скорее, он основан на тщательном инженерном проектировании и постоянном технологическом развитии, лежащем в основе бесчисленных единиц такого критического оборудования. Эти устройства, способные замыкать и размыкать цепи при номинальном токе и выдерживать определенные токи включения короткого замыкания, часто комплектуются предохранителями для конкретных применений. Механические или электрические блокировки между ними и автоматическими выключателями имеют решающее значение для предотвращения эксплуатационных ошибок.
