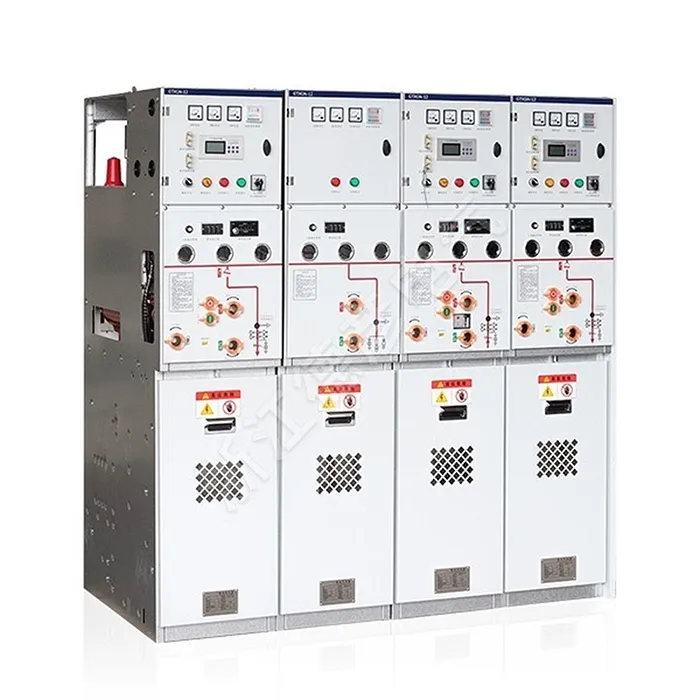

Главное распределительное устройство переменного тока с металлической изоляцией

Deyan Electric — профессиональный поставщик промышленного электрооборудования с интегрированными исследованиями и разработками, производством и обслуживанием. Главное распределительное устройство переменного тока с металлической изоляцией представляет собой компактное устройство с воздушной изоляцией для надежного вторичного распределения электроэнергии 10–12 кВ. Разработанный для систем кольцевой сети, он обеспечивает безопасное переключение нагрузки, изоляцию неисправностей и непрерывное электроснабжение. Его прочная модульная конструкция обеспечивает простоту обслуживания и идеально подходит для городских сетей, промышленных объектов и коммерческих комплексов, которым требуется надежная и экономичная работа сети.

Отправить запрос

Описание продукта

Главное распределительное устройство переменного тока с металлической изоляцией представляет собой полностью изолированное, герметичное и не требующее обслуживания решение. В этом устройстве все детали, находящиеся под напряжением, объединены в единый блок, отлитый из эпоксидной смолы, что обеспечивает полную невосприимчивость к суровым условиям окружающей среды. Надежный кольцевой основной блок идеально подходит для разнообразных применений: от городских сетей до сложных объектов, таких как туннели и аэропорты. Благодаря компактной и безопасной конструкции это распределительное устройство с твердой изоляцией гарантирует эксплуатационную надежность и безопасность.

Параметр продукта (спецификация)

Проект	Единица	Параметры
рутина
Номинальное напряжение	кВ	12
Номинальная частота	Гц	50
Выдерживаемое напряжение промышленной частоты	кВ/мин	42/48
Импульсное напряжение молнии	кВ	75/85
Продолжительность дуги	S	≥0,5
Степень защиты IP для компонентов (за исключением измерительных шкафов)		IP67
Степень защиты корпуса		IP4X
Степень защиты отсека		IP2X
Рабочее напряжение источника питания	V	DC24, 48, 110, 220
Рабочее напряжение источника питания	V	AC110、220
Шинная система
Номинальный ток	A	630(1250)
Номинальный кратковременный выдерживаемый ток	кА/с	20/4(25/4)
Номинальный пиковый выдерживаемый ток	кА	50(63)
Номинальный пиковый выдерживаемый ток	кА	50
Блок переключателя нагрузки
Номинальный ток	A	630
Номинальный ток замыкания короткого замыкания	КА	50
Номинальный кратковременный выдерживаемый ток	КА/С	20/4
Механический ресурс переключателя нагрузки	Второй
Электрический срок службы выключателей нагрузки	второй	Е3
Частичный разряд	ПК	≤5
Блок автоматического выключателя
Номинальный ток	A	630(1250)
Номинальный ток отключения короткого замыкания	КА	20(25)

Проект	Единица	Параметры
Номинальный ток замыкания короткого замыкания	кА	50(63)
Номинальный кратковременный выдерживаемый ток	кА/с	20/4(25/4)
Механическая долговечность автоматических выключателей	второй	20000
Срок службы автоматических выключателей	второй	Е2
Номинальная последовательность операций		0-0,3 с-CO-180 с-CO
Частичный разряд	ПК	≤5
Комбинированный электрический блок выключателя нагрузки и предохранителя
Номинальный ток (максимум)	A	200
Номинальный ток отключения короткого замыкания	кА	31.5
Номинальный ток (максимум)	КА	80
Частичный разряд	ПК	3150
Разъединительный выключатель
Номинальный ток	A	630/1250
Номинальный кратковременный выдерживаемый ток	КА	20/25
Номинальная кратковременная продолжительность	S	4
Номинальный пиковый выдерживаемый ток	кА	50/63
Механическая жизнь	Второй	3000
Заземляющий выключатель
Номинальный ток	A	630/1250
Номинальный кратковременный выдерживаемый ток	K	20/25
Номинальная кратковременная продолжительность	S	4
Номинальный пиковый выдерживаемый ток	k	50/63
Номинальный ток замыкания короткого замыкания (пиковый)	КА	50
Номинальный ток замыкания короткого замыкания	Второй	2
Механическая жизнь	Второй	3000

Особенности продукта и применение

Сайты приложений

Твердая изоляция для повышенной безопасности и экологичности

Компактный и компактный дизайн

Высокая надежность в неблагоприятных условиях

Работа без обслуживания

Гибкая и расширяемая конфигурация

◇ Компактные вторичные подстанции

◇ Малые промышленные и горнодобывающие предприятия

◇ Ветроэлектростанции

◇ Гостиницы, торговые центры, офисные здания, коммерческие центры и т. д.

◇ C- Блок выключателя нагрузки

◇ Блок подключения кабеля D-Direct

◇ Блок подключения кабеля De-Direct с заземлителем

◇ F- Комбинированный выключатель нагрузки-предохранитель

◇ V- Вакуумный выключатель
