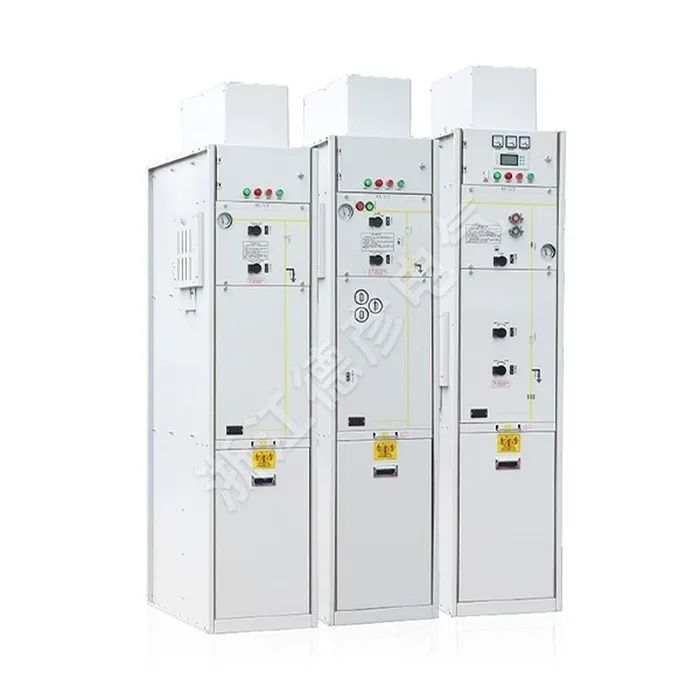

Распределительное устройство кольцевого основного блока

Deyan Electric — профессиональный поставщик промышленного электрооборудования с интегрированными исследованиями и разработками, производством и обслуживанием. Распределительное устройство Ring Main Unit представляет собой компактное герметичное вторичное распределительное устройство для сетей среднего напряжения. Он обеспечивает надежное электропитание, обеспечивая эффективное переключение нагрузки и изоляцию неисправностей в «кольцевой» конфигурации, сводя к минимуму простои. Его ключевые особенности включают модульную конструкцию, элегазовую или вакуумную изоляцию, а также повышенную безопасность для городского и промышленного применения.

Отправить запрос

Описание продукта

Распределительное устройство главного блока Ring предлагает 10 стандартных вариантов конфигурации, отвечающих требованиям большинства распределительных сетей 36–40,5 кВ. Будучи компактным распределительным устройством, XGN-40.5 позволяет использовать практически любую комбинацию выбранных функциональных блоков.

Распределительное устройство кольцевого главного блока имеет интерфейсы и пользовательские интерфейсы, обеспечивая комплексное коммутационное решение для вторичных распределительных сетей 36–40,5 кВ.

Его газовая камера из нержавеющей стали заполнена элегазом SF6, полностью изолируя все токоведущие части и переключатели от внешней среды. Эта полностью герметичная система защищает внутренние переключатели и все детали, находящиеся под напряжением, от внешних изменений окружающей среды, обеспечивая высокую надежность, безопасность персонала и практически не требующую технического обслуживания эксплуатацию.

Параметр продукта (спецификация)

● Основные технические параметры вакуумного распределительного устройства.

Имя	Единица	числовое значение
Номинальное напряжение	кВ	40.5
Номинальный ток	A	1250 1600 2000
Номинальная частота	Гц	50
Номинальный кратковременный выдерживаемый ток	КА	20 25 31,5
Номинальный пиковый выдерживаемый ток	КА	50 63 80
Номинальное выдерживаемое напряжение промышленной частоты	КВ	95/1мин
Номинальное выдерживаемое напряжение грозового импульса	КВ	185
Номинальная продолжительность короткого замыкания	S	4
Рейтинг защиты		IP3X

● Основные технические параметры вакуумного выключателя.

Имя	Единица	числовое значение
Номинальное напряжение	КВ	40.5
Номинальная частота	ХЗ	50
Номинальное выдерживаемое напряжение промышленной частоты	КВ	95/1мин
Номинальное выдерживаемое напряжение грозового импульса	КВ	185
Номинальный ток	A	1250 1600 2000
Номинальный кратковременный выдерживаемый ток	КА	20 25 31,5
Номинальный кратковременный ток отключения	КА	20 25 31,5
Номинальный пиковый выдерживаемый ток	КА	50 63 80
Номинальная продолжительность короткого замыкания	РС	4
Время работы	РС	30 ≤ t≤ 60
Время закрытия	s	50 ≤ t≤ 100
Номинальный ток отключения короткого замыкания	Второй	20
Механическая жизнь	Второй	10000
Рейтинг защиты		IP43

Особенности продукта и применение

Максимальная безопасность и защита персонала

Непревзойденная надежность и устойчивость к воздействию окружающей среды

Компактный и компактный дизайн

Операционная гибкость и готовность к будущему

Сайты приложений

◇ Компактные вторичные подстанции

◇ Малые промышленные и горнодобывающие предприятия

◇ Ветроэлектростанции

◇ Гостиницы, торговые центры, офисные здания, коммерческие центры и т. д.

◇ C- Блок выключателя нагрузки

◇ D- Блок прямого подключения кабеля

◇ Блок подключения кабеля De-Direct с заземлителем

◇ F- Комбинированный выключатель нагрузки-предохранитель

◇ V- Вакуумный выключатель
