Кольцевой основной блок в металлическом корпусе с элегазовой изоляцией

Deyan Electric — профессиональный поставщик промышленного электрооборудования с интегрированными исследованиями и разработками, производством и обслуживанием. Кольцевой главный блок в металлическом корпусе с элегазовой изоляцией представляет собой компактное распределительное устройство фиксированного типа в металлическом корпусе, в котором используется газ SF6 для превосходной изоляции и гашения дуги. Кольцевая силовая установка закрытого типа с элегазовой изоляцией предназначена для надежного распределения электроэнергии во вторичных сетях 10-12 кВ. Его герметичная, не требующая обслуживания конструкция обеспечивает безопасность и стабильность, что делает его идеальным для городских сетей, промышленных объектов и других приложений с ограниченным пространством, требующих высокой производительности и устойчивости к окружающей среде.

Отправить запрос

Описание продукта

Кольцевой главный блок в металлическом корпусе с элегазовой изоляцией представляет собой распределительное устройство в металлическом корпусе с элегазовой изоляцией и общей шиной. Главный блок с кольцевой изоляцией в психическом корпусе может быть сконфигурирован с модулями, включая блоки выключателей нагрузки, комбинированные блоки выключателя нагрузки и предохранителя, блоки вакуумных выключателей и блоки ввода шин. Используя ряд передовых технологий и материалов, он обеспечивает выдающиеся электрические и механические характеристики с минимальным воздействием на окружающую среду и климат. Компактный размер. Закрытый кольцевой основной блок с элегазовой изоляцией обеспечивает простую установку, удобную эксплуатацию, работу без обслуживания и гибкие возможности конфигурации. Его понятный, интуитивно понятный дизайн обеспечивает простое и понятное управление. Обладая высокой емкостью фидерной проводки, он подходит для различных систем проводки.

Параметр продукта (спецификация)

Проект		Модуль С	Модуль Ф	Модуль V		Модуль СВ
		Переключатель нагрузки	Комбинированное электрооборудование	Вакуумный переключатель	Изолирующий/заземляющий выключатель	Вакуумный выключатель	Изолирующий/заземляющий выключатель
Номинальное напряжение	КВ	12	12	12	12	12	12
Номинальная частота	Гц	50	50	50	50	50	50
Выдерживаемое напряжение промышленной частоты (фаза-фаза/фаза-земля)	кВ	42/48	42/48	42/48	42/48	42/48	42/48
Выдерживаемое напряжение грозового импульса	КВ	75/85	75/85	75/85	75/85	75/85	75/85
Номинальный ток	A	630	записывать	630		1250/630
Номинальный ток отключения в замкнутом контуре	A	630
Номинальный зарядный ток кабеля и ток отключения	A	135/135
Номинальный ток замыкания короткого замыкания (пиковый)		50	80
Номинальный пиковый выдерживаемый ток	кА	50
Номинальный кратковременный выдерживаемый ток	кА/3с	20
Номинальный ток отключения короткого замыкания	кА		31..5	20
Номинальный ток переключения	A		1750
Максимальный номинальный ток для предохранителя	A		125
Сопротивление петли	Ω	≤300	≤600
Механическая жизнь	второй	5000	3000	5000	2000	5000	5000

Особенности продукта и применение

Усовершенствованная газовая изоляция

Полностью герметичный корпус

Компактный и компактный

Повышенная безопасность

Увеличенный срок службы и надежность

Сайты приложений

◇ Компактные вторичные подстанции

◇ Малые промышленные и горнодобывающие предприятия

◇ Ветроэлектростанции

◇ Гостиницы, торговые центры, офисные здания, коммерческие центры и т. д.

◇ C- Блок выключателя нагрузки

◇ Блок подключения кабеля D-Direct

◇ Блок подключения кабеля De-Direct с заземлителем

◇ F- Комбинированный выключатель нагрузки-предохранитель

◇ V- Вакуумный выключатель

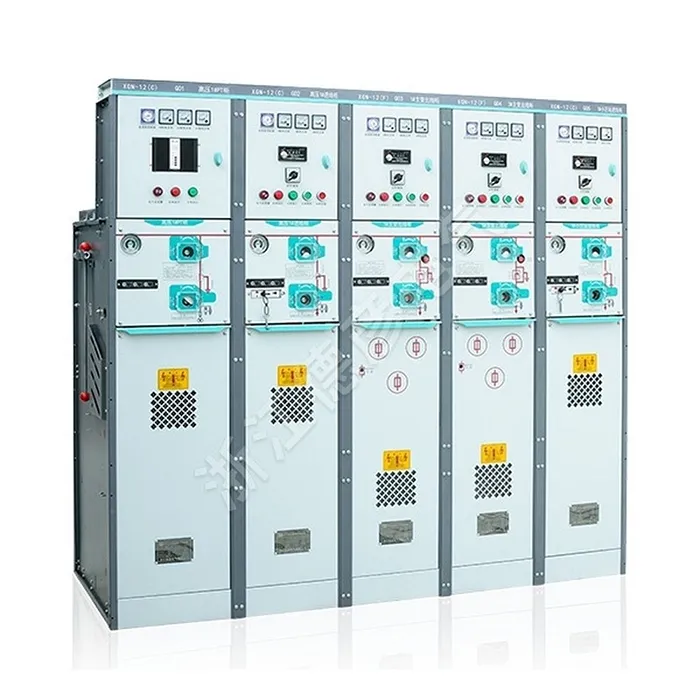

Metal-Enclosed Gas-Insulated Ring Main Unit
