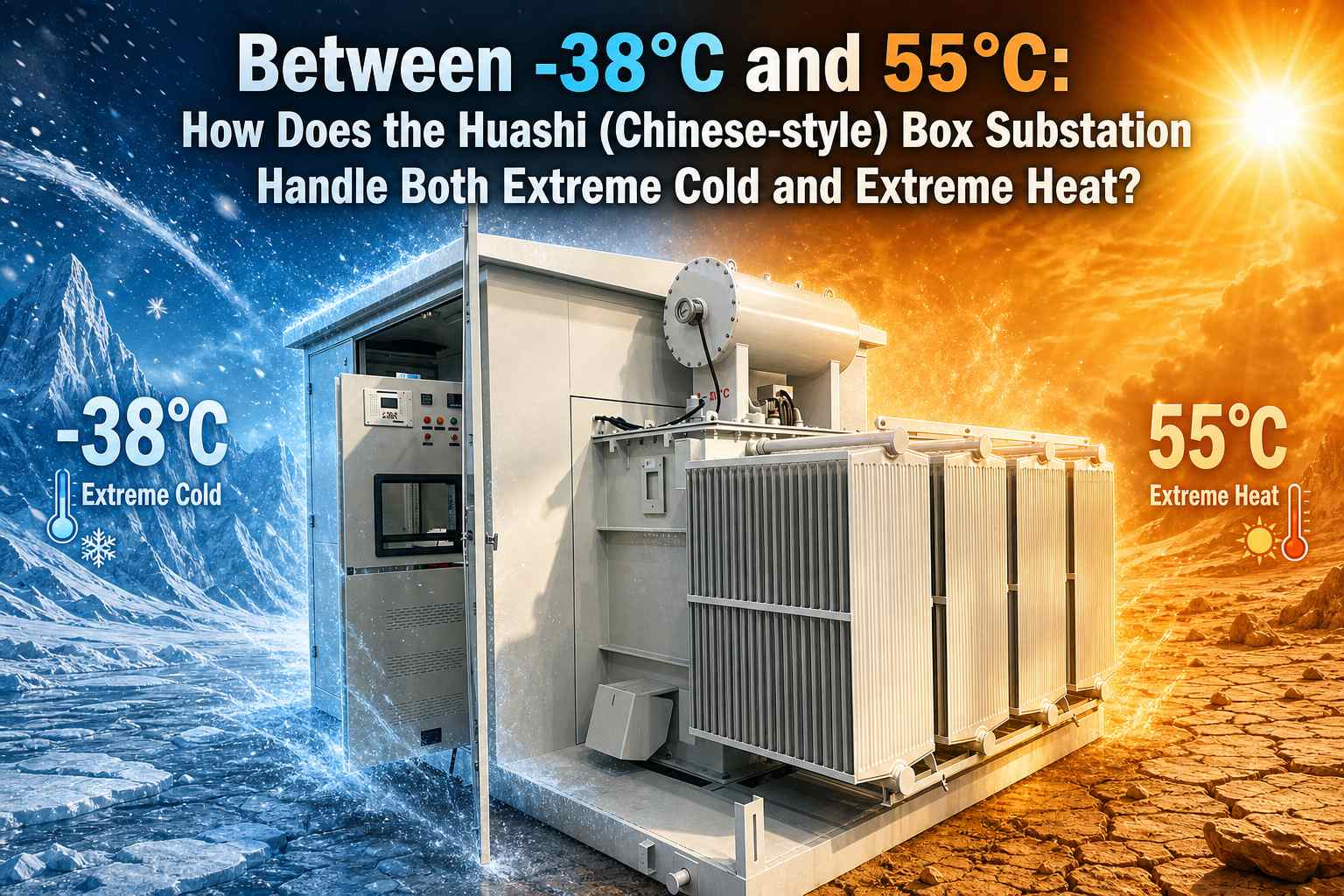

Между -38°C и 55°C: как работает коробчатая подстанция Хуаши (в китайском стиле)

На зарубежных объектах новых энергетических проектов, таких как Гоби в Центральной Азии, на Дальнем Востоке России и в африканских пустынях, оборудование круглый год сталкивается с огромными перепадами температур: зимние температуры опускаются до -38°C, а летние температуры поверхности поднимаются до 55°C. В таких условиях обычные коробчатые подстанции очень склонны к отказам, включая затвердевание масла при низкой температуре, заклинивание механизма переключения, срабатывание при высокотемпературной перегрузке и ускоренное старение изоляции, что напрямую влияет на непрерывное производство электроэнергии на фотоэлектрических и ветряных электростанциях.Чжэцзян Дэян Электрик Ко., Лтд.оптимизировала и модернизировала свою коробчатую подстанцию ​​китайского типа для сложных условий эксплуатации за рубежом, добившись стабильной и непрерывной работы в широком диапазоне температур от -38°C до 55°C, предоставляя надежные сборные решения по распределению электроэнергии для глобальных EPC-подрядчиков и клиентов новых энергетических станций.

Что отличает коробчатую подстанцию ​​китайского типа от традиционных коробчатых подстанций европейского типа, так это ее основная особенность: корпус трансформатора монтируется снаружи, а радиаторы непосредственно контактируют с воздухом, а для рассеивания тепла используется естественная вентиляция. Это дает ему превосходный потенциал рассеивания тепла, что является фундаментальным преимуществом для адаптации к высокотемпературным сценариям. Опираясь на этот структурный фундамент, компания Deyan Electric выполнила специализированные индивидуальные проекты, направленные на устранение двух основных болевых точек: сильного холода и сильной жары, решая проблемы в работе оборудования, вызванные значительными перепадами температур, за один раз.

Условия эксплуатации при высокой температуре 55°C: улучшенное рассеивание тепла, отсутствие отключений при высокой температуре.

В проектах по пустыням Ближнего Востока и Африки температура окружающей среды может достигать 55°C. Солнечное излучение в сочетании с выделением тепла трансформатором делает обычные коробчатые подстанции очень чувствительными к защите от перегрева и снижению номинальных характеристик. Коробчатая подстанция Дэян в китайском стиле имеет внешнюю конструкцию радиатора открытого типа, что позволяет в полной мере использовать естественное конвекционное охлаждение и снижает зависимость от уязвимых компонентов, таких как вентиляторы.

В корпусе корпуса используется устойчивая к ультрафиолетовому излучению стальная пластина с фторуглеродным покрытием, устойчивая к атмосферным воздействиям, которая противостоит интенсивному солнечному излучению и уменьшает накопление внутреннего тепла. Высоковольтные и низковольтные отсеки оснащены интеллектуальной вытяжной системой с контролем температуры, которая автоматически активирует принудительную вентиляцию, когда температура достигает заданного порога, в сочетании с сетками пылевых фильтров для балансировки рассеивания тепла и предотвращения попадания песка. Все внутренние компоненты представляют собой детали промышленного класса, предназначенные для работы при высоких температурах, а изоляционные материалы имеют достаточный запас по повышению температуры, поддерживая стабильную номинальную выходную мощность при температуре 55°C и предотвращая отключения станции, вызванные перегревом подстанции.

Экстремальные холода -38°C. Условия эксплуатации: низкотемпературный антифриз, обеспечивающий надежный запуск.

Когда температура окружающей среды падает до -38°C, вязкость обычного трансформаторного масла резко возрастает и может даже вызвать выпадение парафина. Уплотнения переключателей становятся хрупкими при низких температурах, а в шкафах управления образуется конденсат и замерзание, что делает невозможным закрытие оборудования.

Для высокохолодных проектов Деян выбирает нафтеновое трансформаторное масло с низкой температурой застывания, которое сохраняет хорошую текучесть при низких температурах. Высоковольтные и низковольтные отсеки боксовой подстанции оснащены встроенным интеллектуальным модулем обогрева + противоконденсационного осушения, автоматически активирующим обогрев при падении температуры ниже заданного значения, поддерживая рабочую температуру цепей управления и защиты.

В уплотнении корпуса используются уплотнительные ленты из силиконовой резины, устойчивые к низким температурам, для предотвращения низкотемпературного затвердевания и растрескивания, а также для предотвращения проникновения влаги, льда и снега. Конструкция корпуса прошла проверку на удар при низких температурах, без риска хрупкого разрушения в экстремально холодных условиях, что обеспечивает плавный ввод в эксплуатацию при температуре -38°C и адаптацию к ветроэнергетическим и фотоэлектрическим проектам в Центральной Азии и Сибири.

Многосценарная адаптация, соответствие стандартам зарубежных проектов

Коробчатая подстанция Zhejiang Deyan Electric в китайском стиле включает в себя высоковольтный отсек, низковольтный отсек и внешний масляный трансформатор. Он имеет компактную конструкцию и меньшую занимаемую площадь, что облегчает подъем на месте и быструю установку.

Он поддерживает основные уровни напряжения 10 кВ/35 кВ и может быть адаптирован для зарубежных проектов, включая повышение фотоэлектрической энергии, ветроэнергетику и распределение электроэнергии для горнодобывающей промышленности. Он может быть изготовлен в соответствии с международными стандартами IEC и имеет сертификаты CE, RoHS и другие соответствующие сертификаты, отвечающие требованиям соответствия зарубежных владельцев и EPC-подрядчиков.

В дополнение к конструкции, предназначенной для работы в широком диапазоне температур, корпус доступен со степенью защиты IP54/IP55 и поддерживает индивидуальную настройку защиты от песчаных бурь и коррозии в солевых брызгах, приспосабливаясь к сложным суровым условиям, таким как плато, песчаные бури и прибрежные районы. Полный блок оснащен комплексной механической блокировкой, ограничителями перенапряжения, сбросом давления и конфигурациями газовой защиты, а также удобен в эксплуатации и обслуживании. Техническое обслуживание одного блока не влияет на работу других блоков, что значительно снижает затраты на эксплуатацию и техническое обслуживание станции.

 Заключение

От экстремально холодных снежных полей -38°C до палящих пустынь с температурой 55°C — экстремальные перепады температур больше не являются препятствием для зарубежных проектов в области новой энергетики. Коробчатая подстанция Zhejiang Deyan Electric в китайском стиле, опирающаяся на свою уникальную конструктивную конструкцию и технологию индивидуальной настройки в широком температурном диапазоне, обеспечивает стабильную работу как в условиях высоких, так и низких температур, обеспечивая экономически эффективные решения сборной подстанции для глобального распределения электроэнергии и новых энергетических проектов.

Если вы ищете блочную подстанцию ​​в китайском стиле, способную адаптироваться к экстремальным климатическим условиям, вы можете связаться с Zhejiang Deyan Electric для получения технических решений и расценок проекта.
