Какой основной блок Ring выбрать?

Главный кольцевой блок (RMU) — это основное распределительное устройство кольцевых распределительных сетей \(10\mathrm{kV}\), но выбрать подходящий вариант далеко не просто. Ответ зависит не столько от самого продукта, сколько от вашей операционной среды, схемы электропитания и функциональных потребностей. В этой статье рассматривается решение о выборе по форме изоляции, сценарию применения и электрическим параметрам, чтобы вы могли подобрать правильный RMU для своего проекта.

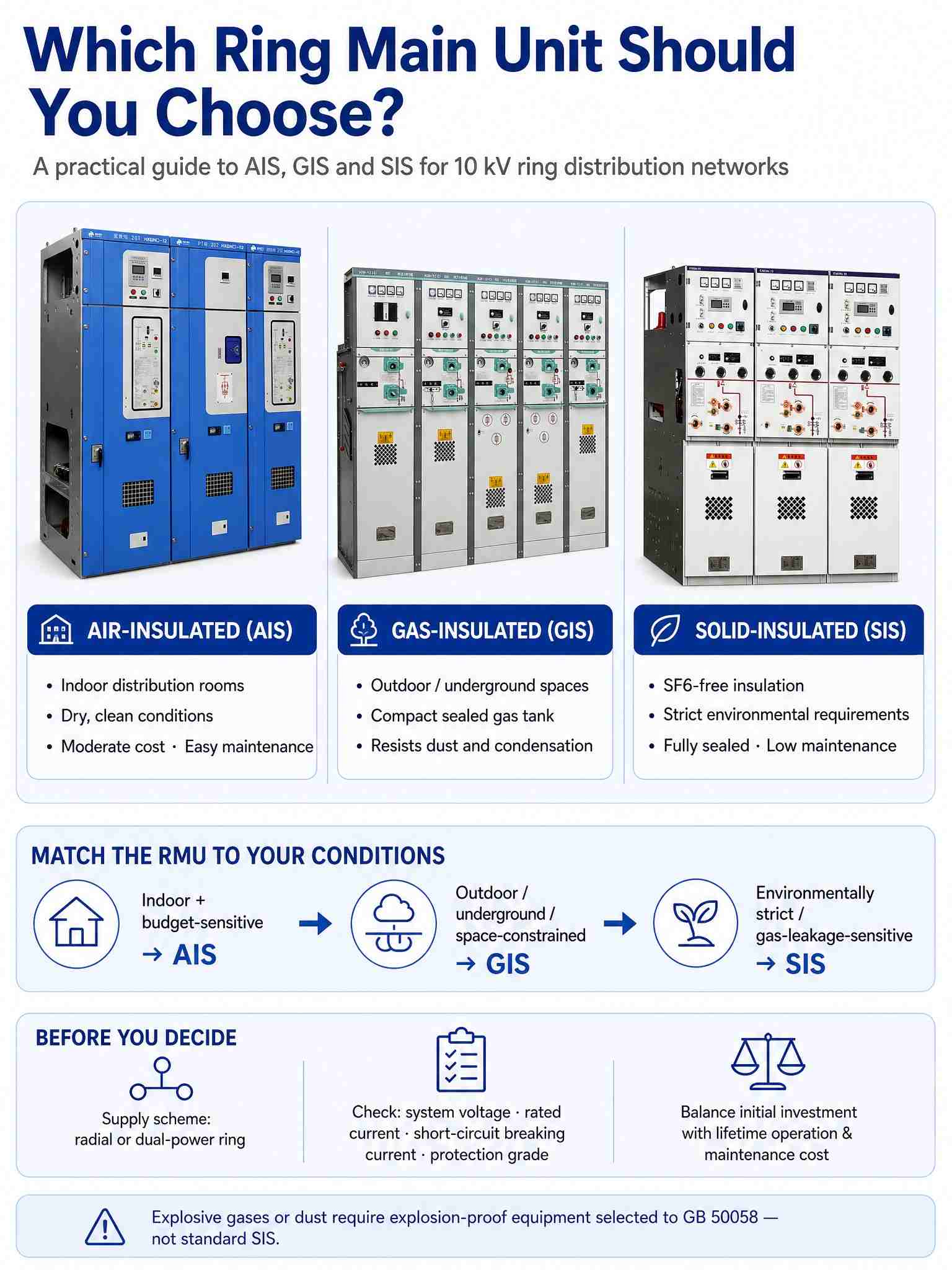

Начните с формы изоляции — она определяет занимаемую площадь, адаптируемость к окружающей среде и затраты на техническое обслуживание.

• RMU с воздушной изоляцией (AIS) подходят для внутренних распределительных помещений с сухими, чистыми и ухоженными условиями. Они предлагают умеренную стоимость, интуитивно понятную структуру и простоту обслуживания, но шкафы больше по размеру и чувствительны к влажности и пыли.
• RMU с газовой изоляцией (КРУЭ) подходят для наружных распределительных станций, подземных трубопроводных галерей, узких распределительных пространств и фотоэлектрических проектов. Герметичный бензобак обеспечивает компактный размер, небольшую занимаемую площадь и высокую устойчивость к пыли и конденсату — при более высокой цене.
• RMU с твердой изоляцией (SIS) подходят для проектов со строгими экологическими требованиями (без SF6, без риска утечки газа или парникового эффекта), а также для сценариев, чувствительных к пожарной безопасности и утечке газа. Первичные проводники целиком герметизированы эпоксидной смолой без газонаполнения, что обеспечивает полностью герметичную конструкцию, не требующую особого обслуживания, хотя и с более высокими требованиями к обработке.

Примечание: на объектах с взрывоопасными газами или пылью необходимо использовать взрывозащищенное электрооборудование, выбранное в соответствии с GB 50058 (Правила проектирования электроустановок во взрывоопасных средах), а не стандартные RMU с твердой изоляцией.

Затем сопоставьте сценарий.

Проще говоря: внутренние и бюджетные проекты \(\rightarrow\) АИС; открытые, подземные или ограниченные по пространству объекты \(\rightarrow\) ГИС; экологически строгие проекты или проекты, чувствительные к утечкам газа \(\rightarrow\) SIS (для действительно взрывоопасных сред требуется взрывозащищенное оборудование согласно GB 50058). Для новых энергетических подстанций и интеллектуальных распределительных сетей элегазовые блоки с первичной и вторичной интеграцией все чаще становятся основным выбором, обеспечивающим удаленный мониторинг, автоматическую сигнализацию о неисправностях и автоматическую работу.

Проверьте схему электропитания и электрические параметры.

Помимо формы изоляции, убедитесь, что сеть требует простого радиального питания или кольцевого питания с двойным питанием, и проверьте параметры ядра — напряжение системы, номинальный ток, ток отключения при коротком замыкании и степень защиты. Они должны соответствовать конфигурации сети и масштабу нагрузки; в противном случае даже правильный тип изоляции не может гарантировать безопасную эксплуатацию.

Сбалансируйте первоначальные затраты и затраты на весь срок службы.

Разумный выбор позволяет сопоставить первоначальные инвестиции с долгосрочными затратами на эксплуатацию и техническое обслуживание. Более дешевый блок, который требует частого обслуживания или не соответствует условиям окружающей среды, может стоить гораздо дороже в течение срока службы. Сопоставьте RMU с вашими условиями, а не с ценой.

Чжэцзян Дэян Электрик Ко., Лтд.является профессиональным производителем оборудования для распределения электроэнергии, расположенным в зоне экономического развития Юэцин, Вэньчжоу, провинция Чжэцзян. В портфель продукции компании входят распределительные устройства с элегазовой изоляцией, распределительные устройства кольцевой сети, коробчатые подстанции, распределительные устройства высокого и низкого напряжения, а также фотоэлектрические сетевые шкафы, широко используемые при обновлении городских сетей, промышленном энергораспределении и новых энергетических электростанциях. Являясь одной из основных продуктовых линеек компании, блоки кольцевых магистралей, в том числе с воздушной и элегазовой изоляцией, обеспечиваются полным проектированием схемы и технической поддержкой, помогая клиентам создавать надежные и соответствующие требованиям кольцевые распределительные сети. Deyan Electric стремится предоставлять эффективные и надежные решения в области электропитания для клиентов по всему миру.
