Различия между распределительными устройствами центрального монтажа и кольцевыми распределительными устройствами

В современных системах распределения электроэнергии центральное распределительное устройство и кольцевые главные блоки (RMU) являются двумя незаменимыми ключевыми компонентами, провозглашенными в отрасли «звездами-близнецами» распределения электроэнергии. Каждый из них обладает уникальной структурой, механизмами защиты и конкретными сценариями применения; поэтому выбор соответствующего оборудования имеет решающее значение — не только для обеспечения надежности электроснабжения, но и для непосредственного влияния на инвестиционные затраты. В этой статье представлен углубленный анализ основных различий между распределительными устройствами центрального монтажа и RMU, а также представлена ​​линейка инновационных продуктов Deyan Electric в этой области.

Сравнение основных структур

Распределительное устройство центрального монтажа обычно имеет трехъярусную конструкцию: на верхнем ярусе размещаются сборная шина и отсек приборов; средний ярус содержит выкатной вакуумный выключатель; а нижний ярус служит кабельным отсеком. Такая многоуровневая конструкция обеспечивает центральному распределительному устройству высокую степень безопасности и гибкости во время эксплуатации и технического обслуживания. Распределительные устройства Deyan Electric с центральным монтажом, такие как серия DY-MZ, поддерживают модульное расширение и могут быть оснащены модулями дифференциальной защиты и автоматического управления для удовлетворения строгих требований сложных электросетей.

Напротив, основные блоки кольцевой сети имеют компактную конструкцию корпуса, обычно включающую в себя комбинацию выключателя нагрузки и предохранителя, образующую блок кольцевой сети, состоящий из трех-пяти отсеков. Их компактная конструкция обеспечивает эффективное развертывание даже в ограниченных по пространству распределительных помещениях или подземных инженерных туннелях. В устройствах RMU серии DY-HW от Deyan Electric приоритет отдается компактности и интеллектуальности, они поддерживают удаленный мониторинг и сбор данных для удовлетворения требований современных интеллектуальных систем распределения электроэнергии.

Различия в сценариях применения

Благодаря высокой рабочей частоте и надежным защитным возможностям распределительные устройства центрального монтажа идеально подходят для таких применений, как отходящие фидеры подстанций и заводские распределительные помещения. Например, на крупном производственном предприятии было установлено центральное распределительное устройство DY-MZ компании Deyan Electric; после шести месяцев эксплуатации под высокой нагрузкой оборудование практически не имело сбоев, тем самым полностью продемонстрировав надежность центрально расположенного распределительного устройства в высокочастотных условиях эксплуатации.

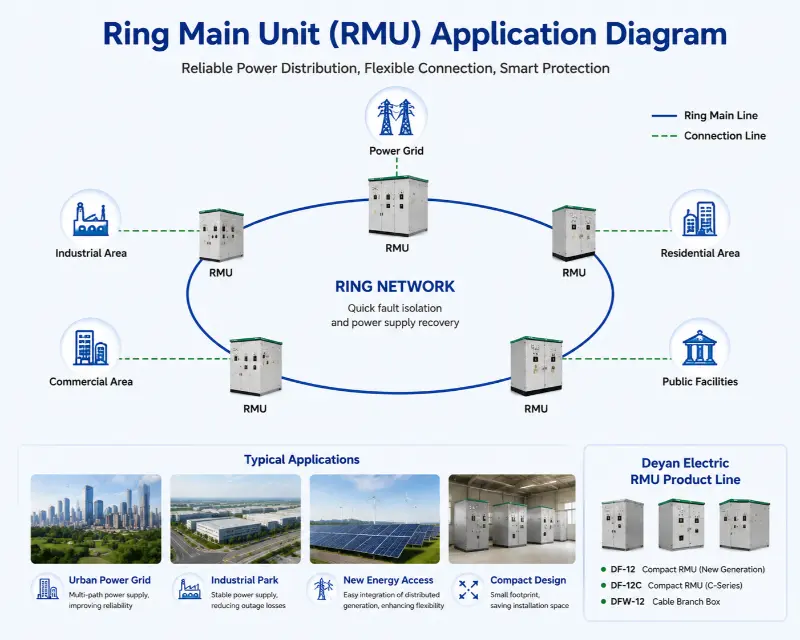

И наоборот, кольцевые главные блоки лучше всего подходят для мест с относительно стабильными нагрузками, таких как распределительные помещения в жилых домах и узлы электроснабжения коммерческих комплексов. RMU серии DY-HW компании Deyan Electric широко используются в жилых и коммерческих комплексах. Однако типичные тематические исследования также показывают, что неправильное применение RMU, в частности, их использование для работы с нагрузками, характеризующимися высокой рабочей частотой или высоким риском короткого замыкания, может привести к частым отказам плавких вставок. Например, торговый центр изначально полностью оборудовал свою обеденную зону кольцевыми главными устройствами (RMU); однако в течение шести месяцев выход из строя предохранителей произошел трижды. После перехода на распределительные устройства с металлическим покрытием (шкафы средней установки) работа стабилизировалась, что подтвердило принцип выбора: «Пригодность имеет приоритет над ценой».

Раскрытие механизма защиты

Распределительное устройство в металлическом корпусе оснащено интеллектуальной системой релейной защиты, способной прерывать короткое замыкание за 0,02 секунды — скорость реакции в пять раз быстрее, чем человеческое моргание. Эта возможность позволяет ему обеспечивать быструю и надежную защиту в средах с высоким риском коротких замыканий. Металлическое распределительное устройство серии DY-MZ компании Deyan Electric не только поддерживает интеллектуальную защиту, но также может интегрироваться с системами мониторинга через интерфейсы связи для облегчения удаленной сигнализации и анализа неисправностей.

В главных блоках Ring используются предохранители для пассивной защиты, что влечет за собой определенную задержку при устранении неисправности. Хотя они предлагают более низкие затраты, их может быть недостаточно, чтобы гарантировать безопасность электроснабжения в сценариях высокого риска. ДизайнДеян Электрик»RMU серии DY-HW обладают повышенной коррозионной стойкостью и изоляционными свойствами, что делает их особенно подходящими для помещений с ограниченным пространством, таких как подвалы и станции метро.

Сравнение: размер и стоимость

Металлическое распределительное устройство обычно имеет высоту около 2 метров, а стоимость единицы превышает 100 000 юаней; напротив, RMU имеют высоту около 1,6 метра и стоят лишь вдвое дешевле своих аналогов в металлическом корпусе. В линейке продуктов Deyan Electric тщательно сбалансированы экономическая эффективность и ситуационная пригодность; В частности, серия DY-HW предлагает различные варианты размеров, позволяющие удовлетворить как пространственные, так и бюджетные ограничения.

Обслуживание и расширяемость

Распределительные устройства с металлическим покрытием требуют ежеквартального технического обслуживания, включая смазку выключателя и проверку пружин, тогда как RMU обычно требуют только полугодовой проверки трубок предохранителей. Исследование, проведенное на прибрежном заводе, показало, что короткие замыкания в RMU, вызванные коррозией в соляном тумане, были полностью устранены после замены блоков на распределительное устройство с металлическим покрытием. Кроме того, распределительное устройство в металлическом корпусе поддерживает установку дополнительных интеллектуальных модулей. Хотя возможности расширения стандартных RMU относительно ограничены, интеллектуальные RMU компании Deyan Electric в настоящее время проходят модернизацию — интеграцию основного и вторичного оборудования — чтобы обеспечить расширенные возможности удаленного мониторинга и анализа данных.

Три золотых правила выбора оборудования

  Для сценариев, включающих высокочастотные коммутационные операции: выберите распределительное устройство с металлическим покрытием.

  Для сценариев с высоким риском коротких замыканий: необходимо выбрать распределительное устройство с металлическим покрытием.

  Для сценариев с ограниченным пространством или бюджетом: выберите Ring Main Units.

Заключение: сотрудничество для создания безопасной электросети

Металлическое распределительное устройство действует как специализированная группа реагирования на чрезвычайные ситуации, а блоки кольцевой магистрали служат местными пожарными депо; вместе они сотрудничают, чтобы построить безопасную и надежную экосистему электросетей. Благодаря линейке центральных распределительных устройств DY-MZ и кольцевых главных блоков DY-HW компания Deyan Electric предлагает эффективные, безопасные и интеллектуальные решения для широкого спектра сценариев распределения электроэнергии. При выборе продукта крайне важно уделять приоритетное внимание тщательному сравнению технических параметров, а не полагаться исключительно на названия продуктов, чтобы обеспечить беспроигрышный результат с точки зрения как окупаемости инвестиций, так и операционной стабильности.
