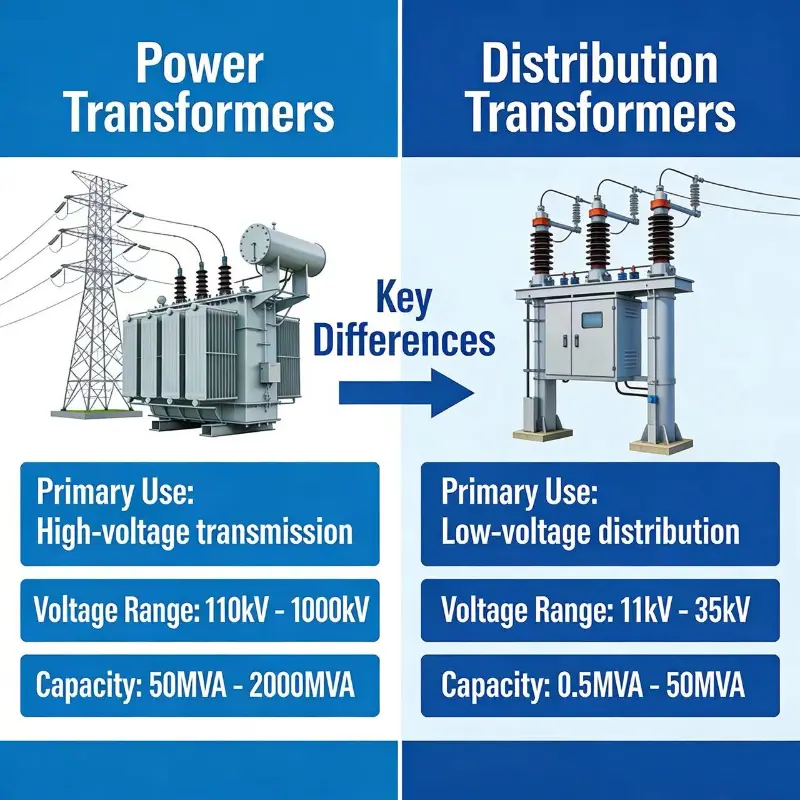

В чем разница между силовым трансформатором и распределительным трансформатором?

Силовые трансформаторы подключаются в основном к сети передачи, где они в основном используются при более высоком напряжении, тогда как распределительные трансформаторы используются в распределительной части, поэтому они всегда имеют низкие уровни напряжения.

Теперь перейдем к различиям

1. Поскольку они используются в сетях передачи, они обычно работают при напряжении > 33 кВ, тогда как распределительные трансформаторы обычно подключаются при напряжении < 33 кВ.

2. Из-за более высокого номинального напряжения уровень изоляции силовых трансформаторов очень высок, а у распределительных трансформаторов низкий.

3. Колебания нагрузки меньше в силовых трансформаторах и больше в распределительных трансформаторах, поскольку они напрямую подключены к нагрузке.

4. Силовые трансформаторысконструированы таким образом, что они могут выдерживать потери меди и железа в течение 24 часов, следовательно, их механизм охлаждения очень сильный, в то время как в распределительных трансформаторах потери меди происходят в зависимости от цикла нагрузки, тогда как потери в железе присутствуют всегда.

5. При проектировании силовых трансформаторов учитывают, чтобы их потери при полной нагрузке были меньше. В то время как в распределительных трансформаторах потери в железе минимальны.

6. В силовых трансформаторах номиналы выше, поэтому мы используем сердечник высшего качества в виде стального сердечника CRGO, а в распределительных трансформаторах используется аморфная сталь.

7. Поскольку CRGO STEEL может переносить больше флюса на единицу веса, следовательно, удельный вес силовых трансформаторов меньше, чем у распределительных трансформаторов.

8. Силовые трансформаторы рассчитаны на достижение максимальной эффективности при полной нагрузке. Следовательно, согласно условию максимального КПД - потери в меди при полной нагрузке силовых трансформаторов = потери в железе.

· В то время как в распределительных трансформаторах мы принимаем, что они нагружены до 70–75 процентов номинальной мощности в среднем, следовательно, они рассчитаны на достижение максимального КПД при 70–75 процентах, следовательно, в соответствии с формулой максимального КПД -

потери меди при полной нагрузке = 2* потери железа.

Формула — для максимальной эффективности трансформаторов (x ^2 * cu loss = потери в железе), где x — нагрузка трансформатора.

1. Следовательно, для силовых трансформаторов нагрузка составляет 100 %, следовательно, потери Cu = потери в железе.

2. Для распределительных трансформаторов нагрузка составляет 70 %, следовательно, 0,7 ^ 2 * потери меди = потери в железе, следовательно, потери меди = 2 * потери в железе.
